RIPARTIT. UNIPOLARE UL 125A 8VIE SEZ.35MMQ
CEMDB125-7/1N
CEMBRE

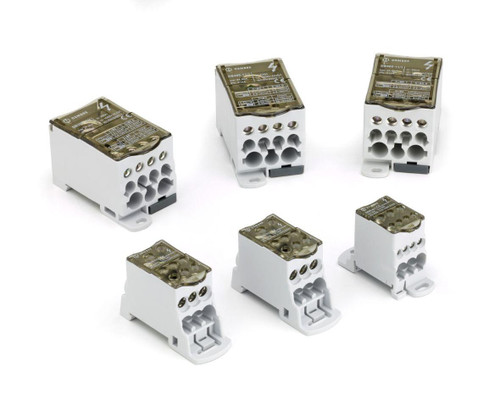

I ripartitori unipolari della serie DB/1N da 80, 125, 160, 250, 400 e 500 A con 6, 7 e 11 uscite sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di quadri di comando e di distribuzione.Sono progettati per garantire una tensione nominale di 1000 V e una protezione IP20.…
Leggi la descrizione completa
Leggi la descrizione completa
I ripartitori unipolari della serie DB/1N da 80, 125, 160, 250, 400 e 500 A con 6, 7 e 11 uscite sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di quadri di comando e di distribuzione.
Sono progettati per garantire una tensione nominale di 1000 V e una protezione IP20. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
Sono progettati per garantire una tensione nominale di 1000 V e una protezione IP20. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
| temperatura d’esercizio (°C) | 40.00 |
| numero di poli | 1 |
| tensione di dimensionamento (kV) | 400.00 |
| trasparente | SI |
| piastra di chiusura necessaria | NO |
| esecuzione collegamento elettrico 2 | Screw connection |
| sezione conduttore collegabile unifilare (mm²) | 10.00 |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 10.00 |
| colore | Other |
| posizione di collegamento | Obliquo |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 10.00 |
| esecuzione antideflagrante 'Ex e' | NO |
| numero di punti di fissaggio per ogni polo | 7 |
| materiale del corpo isolante | Thermoplastic |
| corrente nominale In (A) | 125.00 |
| larghezza/dimensione modulare (mm) | 29.00 |
| sezione conduttore collegabile multifilare (mm²) | 10.00 |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| esecuzione collegamento elettrico 1 | Screw connection |
| lunghezza (cm) | 77.00 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3621 |
| Famiglia Statistica Descrizione | RIPARTITORI UNIPOLARI |
| Codici | |
| Codice produttore | DB125-7/1N |
| EAN Code | 8051316038043 |
| Gestione | |
| Validità listino | 01/01/2025 |
