RIPARTITORE TETRAPOLARE 160A 12VIE SEZ.50MM
CEMDB160/11/4
CEMBRE
I ripartitori tetrapolari della serie DB/4 da 40, 100, 125 e 160 A con 6, 11, 13 e 14 uscite sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di quadri di comando e di distribuzione.Sono progettati per garantire una tensione nominale, a seconda del modello, di 500 V e 6…
Leggi la descrizione completa
Leggi la descrizione completa

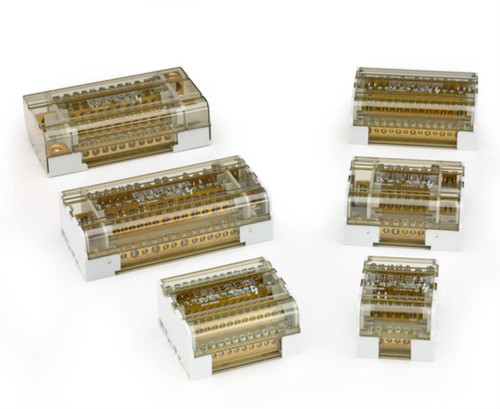

I ripartitori tetrapolari della serie DB/4 da 40, 100, 125 e 160 A con 6, 11, 13 e 14 uscite sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di quadri di comando e di distribuzione.
Sono progettati per garantire una tensione nominale, a seconda del modello, di 500 V e 690 V. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
Sono progettati per garantire una tensione nominale, a seconda del modello, di 500 V e 690 V. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 2.50 |
| colore | Grigio |
| materiale del corpo isolante | Thermoplastic |
| temperatura d’esercizio (°C) | 40.00 |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| sezione conduttore collegabile unifilare (mm²) | 1.50 |
| trasparente | SI |
| lunghezza (cm) | 96.00 |
| esecuzione collegamento elettrico 2 | Screw connection |
| posizione di collegamento | Sopra |
| sezione conduttore collegabile multifilare (mm²) | 1.50 |
| numero di punti di fissaggio per ogni polo | 12 |
| larghezza/dimensione modulare (mm) | 175.00 |
| esecuzione collegamento elettrico 1 | Screw connection |
| numero di poli | 4 |
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 1.50 |
| tensione di dimensionamento (kV) | 690.00 |
| piastra di chiusura necessaria | NO |
| esecuzione antideflagrante 'Ex e' | NO |
| corrente nominale In (A) | 160.00 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3622 |
| Famiglia Statistica Descrizione | RIPARTITORI MULTIPOLARI |
| Codici | |
| Codice produttore | DB160-11/4 |
| EAN Code | 8051316010568 |
| Gestione | |
| Validità listino | 01/01/2025 |
