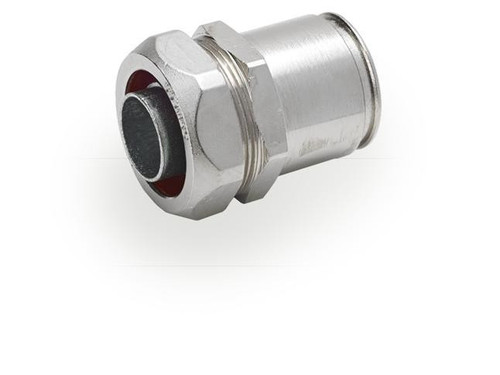

Raccordo rapido tubo 20 - tubo fless.15. 5
CSM6117/20N
COSMEC
Raccordi tubo rigido-tubo flessibile brevettati ad innesto rapido realizzati in ottone, nichelati successivamente per conferire una migliore resistenza alle avverse condizioni ambientali in cui verranno utilizzati. Il collegamento raccordo-tubo rigido avviene mediante un dispositivo brevettato, comp…
Leggi la descrizione completa
Leggi la descrizione completa
Raccordi tubo rigido-tubo flessibile brevettati ad innesto rapido realizzati in ottone, nichelati successivamente per conferire una migliore resistenza alle avverse condizioni ambientali in cui verranno utilizzati. Il collegamento raccordo-tubo rigido avviene mediante un dispositivo brevettato, composto da un sistema di sfere in acciaio che, sfruttando la forma troncoconica interna del corpo raccordo, tende - bloccare il tubo una volta inserito, assicurando un?elevata resistenza alla trazione - garantendo una continuit? elettrica nel rispetto delle norme CEI EN 61386. La tenuta stagna IP66/67 del sistema - garantita da una guarnizione toroidale inserita nel raccordo. La semplicit? di installazione di questi raccordi consente una notevole riduzione dei tempi di montaggio. La particolare cura nell?esecuzione di questi raccordi assicura un perfetto infilaggio dei cavi senza rischio di danneggiamento del rivestimento.
numero di ingressi | 1 |
dimensione nominale in pollici | 1/2 pollice |
minimo diametro interno del flessibile (mm) | 15.5 |
diametro nominale (mm) | 16 |
diametro esterno più grande (mm) | 21 |
temperatura di impiego (°C) | -25-150 |
temperatura di impiego (°C) | -25-150 |
altezza totale (m) | 33 |
grado di protezione (IP) in funzione della guaina | 40-67 |
grado di protezione (IP) in funzione della guaina | 40-67 |
tipo di filettatura | altri |
esecuzione | diritto |
filettatura girevole | NO |
ammesso in combinazione con guaina protettiva CSA | NO |
monopezzo | NO |
ammesso in combinazione con guaina protettiva UL | NO |
ammesso in combinazione con guaina protettiva FI | NO |
con collegamento di terra | NO |
superficie | nichelato |
materiale della scatola | ottone |
tipo collegamento del raccordo a vite alla scatola | raccordo a innesto |
dimensione di collegamento filettatura | senza |
forma costruttiva | senza filettatura |
ammesso in combinaz. con guaina protettiva DIN EN 61386-23 | SI |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | RMS |
Famiglia Di Sconto Descrizione | Raccordi Metallici standard |
Famiglia Statistica Codice | R3 |
Famiglia Statistica Descrizione | RACCORDI 6110-6111-6112-6116-6117 |
Codici | |
Codice produttore | 6117-20N |
EAN Code | 8033648146016 |
Gestione | |
Validità listino | 01/01/2024 |
