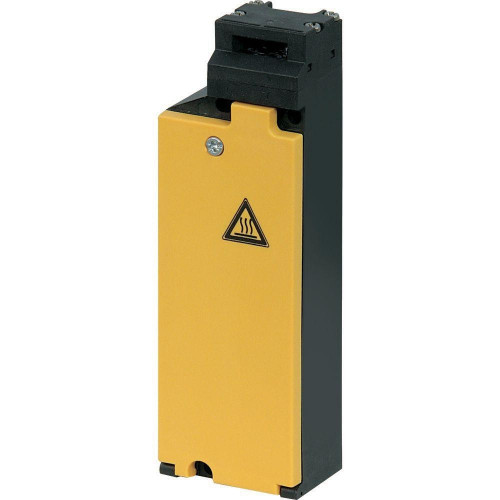

Interruttore di posizione, 2 Contatto NC, di base, interblocco magnetico
EAO106824
EATON
Interruttore di posizione, Funzione di base: Interruttori di posizione, Finecorsa di sicurezza, Riferimento gruppo parti: LS…ZBZ/X, Gamma di prodotti: Apparecchi base con interblocco magnetico (funzionamento in eccitazione), Grado di protezione: IP65, Caratteristiche: Dispositivo base, estensibile, …
Leggi la descrizione completa
Leggi la descrizione completa
Interruttore di posizione, Funzione di base: Interruttori di posizione, Finecorsa di sicurezza, Riferimento gruppo parti: LS…ZBZ/X, Gamma di prodotti: Apparecchi base con interblocco magnetico (funzionamento in eccitazione), Grado di protezione: IP65, Caratteristiche: Dispositivo base, estensibile, Temperatura ambiente: -25 - +40 °C, Descrizione: Con monitoraggio interblocco, Monitoraggio posizione dello sportello: continuo, Controllo del tempo di rilascio possibile tramite ESR5-NV3-30, Contatti N/C = normalmente chiusi: 2 NC, Note: = funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947‐5‐1, Tensione nominale di comando per avviamento magnetico: Us= 24 V DC V, Costruzione: Materiale isolante
| forma della scatola | blocco |
| corrente d’eserc. nominale Ie per AC-15, 125 V (A) | 6 |
| esecuzione dell’elemento di azionamento | altri |
| adatto per funzioni di sicurezza | SI |
| corrente d’eserc. nominale Ie per DC-13, 230 V (A) | 0.3 |
| altezza del sensore (mm) | 173 |
| numero di contatti invertitori | 0 |
| esecuzione del collegamento elettrico | altri |
| temperatura ambiente durante il funzionamento (°C) | 70-25 |
| esecuzione dell’interfaccia | senza |
| numero di contatti di riposo | 2 |
| corrente d’eserc. nominale Ie per AC-15, 230 V (A) | 6 |
| tipo di protezione (NEMA) | 13 |
| corrente d’eserc. nominale Ie per DC-13, 125 V (A) | 0.8 |
| numero di contatti ausiliari di sicurezza | 2 |
| categoria di protez. antideflagrante per polvere | senza |
| allineamento dell’elemento di azionamento | altri |
| larghezza del sensore (mm) | 60 |
| numero di contatti di chiusura | 0 |
| esecuzione dell’elemento di azionamento | Senza |
| esecuzione dell’interfaccia | Senza |
| uscita elettronica | NO |
| corrente d’eserc. nominale Ie per AC-15, 125 V (A) | 6 |
| corrente d’eserc. nominale Ie per AC-15, 24 V (A) | 6 |
| corrente d’eserc. nominale Ie per DC-13, 125 V (A) | 0.8 |
| corrente d’eserc. nominale Ie per DC-13, 24 V (A) | 3 |
| larghezza del sensore (mm) | 60 |
| diametro del sensore (mm) | 0 |
| altezza del sensore (mm) | 173 |
| lunghezza del sensore (mm) | 39 |
| funzione di commutazione con bloccaggio a scatto | NO |
| temperatura ambiente durante il funzionamento (°C) | -25 |
| numero di contatti di riposo | 2 |
| numero di contatti di chiusura | 0 |
| numero di contatti invertitori | 0 |
| allineamento dell’elemento di azionamento | Altro |
| tipo di protezione (NEMA) | Altro |
| funzione di commutazione | Organo di comando lento |
| corrente d’eserc. nominale Ie per AC-15, 230 V (A) | 6 |
| corrente d’eserc. nominale Ie per DC-13, 230 V (A) | 0.3 |
| materiale della scatola | Plastica |
| adatto per funzioni di sicurezza | SI |
| rivestimento scatola | Altro |
| con indicatore di stato | NO |
| esecuz. dell’interfaccia per comunicazione sicura | Senza |
| esecuzione del collegamento elettrico | Inserimento cavo metrico |
| categoria di protezione antideflagrante per gas | Senza |
| categoria di protez. antideflagrante per polvere | Senza |
| forma della scatola | Blocco |
| grado di protezione (IP) | IP65 |
| apertura forzata | SI |
| numero di contatti ausiliari di sicurezza | 2 |
| categoria di protezione antideflagrante per gas | ohne-None-Senza-ohne-None-Senza-ohne-None-Senza |
| funzione di commutazione | Schleichschaltglied-Slow-action switch-Organo di comando lento-Schleichschaltglied-Slow-action switch-Organo di comando lento-Schleichschaltglied-Slow-action switch-Organo di comando lento |
| larghezza del sensore (mm) | 60-60-60 |
| corrente d’eserc. nominale Ie per AC-15, 230 V (A) | 6-6-6 |
| corrente d’eserc. nominale Ie per AC-15, 125 V (A) | 6-6-6 |
| grado di protezione (IP) | IP65-IP65-IP65-IP65-IP65-IP65-IP65-IP65-IP65 |
| diametro del sensore (mm) | 0-0-0 |
| categoria di protez. antideflagrante per polvere | ohne-None-Senza-ohne-None-Senza-ohne-None-Senza |
| temperatura ambiente durante il funzionamento (°C) | -25--25--25 |
| tipo di protezione (NEMA) | sonstige-Other-Altro-sonstige-Other-Altro-sonstige-Other-Altro |
| con indicatore di stato | false-false-false |
| numero di contatti ausiliari di sicurezza | 2-2-2 |
| esecuzione del collegamento elettrico | Kabeleinführung (metrisch)-Cable entry metrical-Inserimento cavo metrico-Kabeleinführung (metrisch)-Cable entry metrical-Inserimento cavo metrico-Kabeleinführung (metrisch)-Cable entry metrical-Inserimento cavo metrico |
| corrente d’eserc. nominale Ie per DC-13, 230 V (A) | 0.3-0.3-0.3 |
| esecuzione dell’interfaccia | ohne-None-Senza-ohne-None-Senza-ohne-None-Senza |
| corrente d’eserc. nominale Ie per AC-15, 24 V (A) | 6-6-6 |
| lunghezza del sensore (mm) | 39-39-39 |
| corrente d’eserc. nominale Ie per DC-13, 125 V (A) | 0.8-0.8-0.8 |
| funzione di commutazione con bloccaggio a scatto | false-false-false |
| esecuz. dell’interfaccia per comunicazione sicura | ohne-None-Senza-ohne-None-Senza-ohne-None-Senza |
| corrente d’eserc. nominale Ie per DC-13, 24 V (A) | 3-3-3 |
| allineamento dell’elemento di azionamento | sonstige-Other-Altro-sonstige-Other-Altro-sonstige-Other-Altro |
Scheda tecnica
Istruzioni di montaggio - EAO106824
Declaration DOC CE (Declaration of conformity CE) - EAO106824
Declaration DOC CE (Declaration of conformity CE) - EAO106824
Istruzioni di montaggio - EAO106824
Declaration DOC CE (Declaration of conformity CE) - EAO106824
Declaration DOC CE (Declaration of conformity CE) - EAO106824
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | 1A2 |
| Famiglia Di Sconto Descrizione | FINECORSA E SENSORI AT, LS |
| Famiglia Statistica Codice | 1A2 |
| Famiglia Statistica Descrizione | FINECORSA E SENSORI AT, LS |
| Codici | |
| Codice produttore | 106824 |
| EAN Code | 4015081065844 |
| Gestione | |
| Validità listino | 2026-05-12 00:00:00 |
