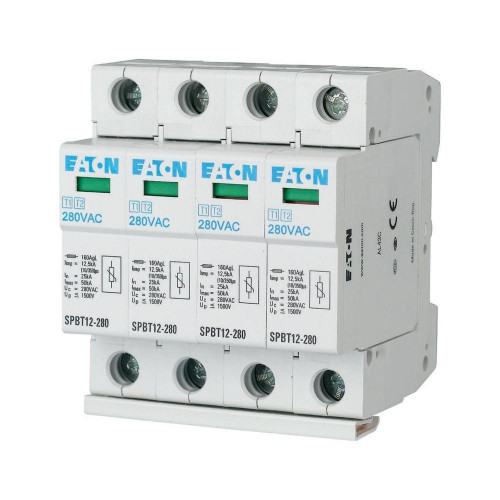

Kit scaricatori da fulmine e di sovratensione, Kit TN-S, 4p
EAO158331
EATON
Per la protezione di sistemi di consumo contro le sovratensioni transitorie provocate da fulmini diretti e indiretti e da operazioni di commutazione, uso in conformità con IEC 60364-5-53 sezione 534, iI in conformità a IEC 61643-1, Tipo SPD T1, T2 in conformità alla norma EN 61643-11, protezione con…
Leggi la descrizione completa
Leggi la descrizione completa
Per la protezione di sistemi di consumo contro le sovratensioni transitorie provocate da fulmini diretti e indiretti e da operazioni di commutazione, uso in conformità con IEC 60364-5-53 sezione 534, iI in conformità a IEC 61643-1, Tipo SPD T1, T2 in conformità alla norma EN 61643-11, protezione contro sovratensione classi III e IV in conformità con IEC 62305, tipo senza segnale remoto
| segnalazione a distanza | NO |
| altre forme della rete | SI |
| forma della rete TN-C-S | NO |
| corrente impulsiva (10/350) (kA) | 12.5 |
| max. tensione PV (V) | 0 |
| livello di protezione L-N (kV) | 0 |
| soffiante | NO |
| classe di prova | tipo 1 e 2 |
| forma della rete TN-C | NO |
| energia specifica (W/R) (kJ/Ohm) | 39.1 |
| tensione nominale DC (V) | 0 |
| livello di protezione N-PE (kV) | 0 |
| fusibile ausiliario integrato | NO |
| tensione permanente AC max. (V) | 280 |
| forma della rete TN-S | SI |
| forma della rete TN | SI |
| segnalazione nell’apparecchio | ottico |
| livello di protezione (DC+/DC- - PE) (kV) | 0 |
| livello di protezione (kV) | 1.5 |
| fusibile ausiliario integrato | NO |
| sez. max del conduttore rigido (uni-/multifilare) (mm²) | 25 |
| sez. max del conduttore flessibile (a filo sottile) (mm²) | 35 |
| livello di protezione (DC+ - DC-) (kV) | 0 |
| livello di protezione (DC+/DC- - PE) (kV) | 0 |
| energia specifica (W/R) (kJ/Ohm) | 39.1 |
| effetto di protez. energetico coordinato per dispositivo terminale | NO |
| forma della rete DC | NO |
| forma della rete IT | NO |
| forma della rete TN | SI |
| forma della rete TN-C | NO |
| forma della rete TN-S | SI |
| forma della rete TT | SI |
| altre forme della rete | SI |
| forma della rete TN-C-S | NO |
| livello di protezione L-PE (kV) | 1.5 |
| max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) | 0 |
| max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 160 |
| Tecnologia dello spinterometro a commutaz. di tensione | NO |
| Presa di tensione protetta da sovracorrente | NO |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| corrente impulsiva (10/350) (kA) | 12.5 |
| numero di poli | 4 |
| dimensione | 4 UM |
| livello di protezione (kV) | 1.5 |
| segnalazione a distanza | NO |
| capacità di estinz. della corrente successiva (kA) | 0 |
| tensione permanente AC max. (V) | 280 |
| tensione nominale AC (V) | 280 |
| tensione nominale DC (V) | 0 |
| classe di prova | Tipo 1 e 2 |
| livello di protezione L-N (kV) | 0 |
| segnalazione nell’apparecchio | Ottico |
| tensione permanente DC max. (V) | 0 |
| grado di protezione (IP) | IP20 |
| max. tensione PV (V) | 0 |
| livello di protezione N-PE (kV) | 0 |
| tipo di montaggio | Hutschiene TH35-DIN rail (top hat rail) 35 mm-Guida DIN (top hat rail) 35 mm-Hutschiene TH35-DIN rail (top hat rail) 35 mm-Guida DIN (top hat rail) 35 mm-Hutschiene TH35-DIN rail (top hat rail) 35 mm-Guida DIN (top hat rail) 35 mm |
| energia specifica (W/R) (kJ/Ohm) | 39.1-39.1-39.1 |
| classe di prova | Typ 1 und 2-Type 1 + 2-Tipo 1 e 2-Typ 1 und 2-Type 1 + 2-Tipo 1 e 2-Typ 1 und 2-Type 1 + 2-Tipo 1 e 2 |
| tensione permanente AC max. (V) | 280-280-280 |
| livello di protezione (DC+/DC- - PE) (kV) | 0-0-0 |
| forma della rete DC | false-false-false |
| max. tensione PV (V) | 0-0-0 |
| livello di protezione (DC+ - DC-) (kV) | 0-0-0 |
| max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 160-160-160 |
| Presa di tensione protetta da sovracorrente | false-false-false |
| sez. max del conduttore flessibile (a filo sottile) (mm²) | 35-35-35 |
| livello di protezione L-N (kV) | 0-0-0 |
| forma della rete TN-S | true-true-true |
| tensione permanente DC max. (V) | 0-0-0 |
| altre forme della rete | true-true-true |
| effetto di protez. energetico coordinato per dispositivo terminale | false-false-false |
| segnalazione nell’apparecchio | optisch-Optical-Ottico-optisch-Optical-Ottico-optisch-Optical-Ottico |
| livello di protezione N-PE (kV) | 0-0-0 |
| forma della rete IT | false-false-false |
| livello di protezione L-PE (kV) | 1.5-1.5-1.5 |
