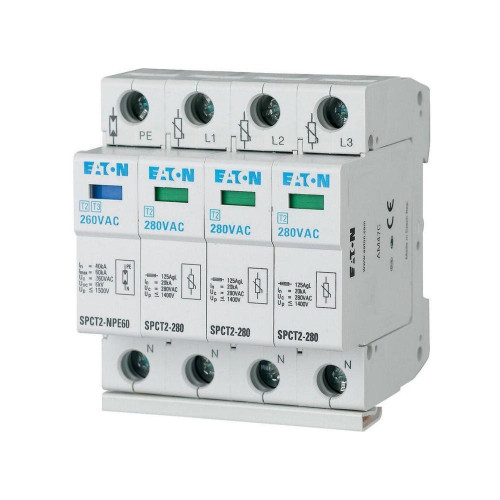

Scaricatori di sovratensione ad innesto, 3polo+N, 280VAC, 20 kA

EAO167620

EATON
Per la protezione di sistemi di consumo contro le sovratensioni transitorie provocate da fulmini indiretti e da operazioni di commutazione, classe di prova II conforme a IEC 61643-1+A1, Tipo SPD T2 conforme a EN 61643-11, È possibile aggiungere il contatto ausiliario SPC-S-HK per segnale remoto, può…
Leggi la descrizione completa
EAO167620
Per la protezione di sistemi di consumo contro le sovratensioni transitorie provocate da fulmini indiretti e da operazioni di commutazione, classe di prova II conforme a IEC 61643-1+A1, Tipo SPD T2 conforme a EN 61643-11, È possibile aggiungere il contatto ausiliario SPC-S-HK per segnale remoto, può essere collegato con tutti gli interruttori di manovra delle combinazioni Xtra
forma della rete TN-C-S SI
altre forme della rete SI
livello di protezione L-N (kV) 0
dimensione 4 UM
sez. max del conduttore flessibile (a filo sottile) (mm²) 35
sez. max del conduttore rigido (uni-/multifilare) (mm²) 25
tensione permanente DC max. (V) 0
forma della rete IT SI
classe di prova tipo 2 SI
forma della rete DC NO
tensione nominale DC (V) 0
grado di protezione (IP) IP20
forma della rete TN SI
tensione nominale AC (V) 280
forma della rete TT SI
forma della rete TN-C NO
livello di protezione N-PE (kV) 0
tensione permanente AC max. (V) 280
numero di conduttori (esclusa terra) 3
max. corrente di scarica (8/20) (kA) 40
forma della rete TN-C NO
forma della rete TN-S SI
forma della rete TT SI
altre forme della rete SI
forma della rete TN-C-S SI
max. corrente di scarica (8/20) (kA) 40
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) 125
Protezione da cortocircuito integrata NO
Assenza di correnti di dispersione NO
tipo di montaggio Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni NO
numero di conduttori (esclusa terra) 3
dimensione 4 UM
livello di protezione (kV) 1.4
tensione permanente AC max. (V) 280
corrente impulsiva dispersione nominale (8/20) (kA) 20
tensione nominale AC (V) 280
classe di prova tipo 2 SI
segnalazione nell’apparecchio Ottico
grado di protezione (IP) IP20
fusibile ausiliario integrato NO
sez. max del conduttore rigido (uni-/multifilare) (mm²) 25
sez. max del conduttore flessibile (a filo sottile) (mm²) 35
forma della rete DC NO
forma della rete IT SI
forma della rete TN SI
grado di protezione (IP) IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20
max. corrente di scarica (8/20) (kA) 40-40-40
forma della rete TN true-true-true
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) 125-125-125
tipo di montaggio Hutschiene TH35-DIN rail (top hat rail) 35 mm-Guida DIN (top hat rail) 35 mm-Hutschiene TH35-DIN rail (top hat rail) 35 mm-Guida DIN (top hat rail) 35 mm-Hutschiene TH35-DIN rail (top hat rail) 35 mm-Guida DIN (top hat rail) 35 mm
forma della rete DC false-false-false
segnalazione nell’apparecchio optisch-Optical-Ottico-optisch-Optical-Ottico-optisch-Optical-Ottico
forma della rete TN-C-S true-true-true
fusibile ausiliario integrato false-false-false
classe di prova tipo 2 true-true-true
forma della rete TT true-true-true
max. tensione PV (V) 0-0-0
con contatto telecomunicazioni false-false-false
Scheda tecnica - EAO167620
Istruzioni di montaggio - EAO167620
Declaration DOC CE (Declaration of conformity CE) - EAO167620
Quantità
Quantita Min di Vendita 1
Unità di misura Pezzo
Famiglia
Famiglia Di Sconto Codice 2E1
Famiglia Di Sconto Descrizione APPARECCHI MODULARI XPOLE
Famiglia Statistica Codice 2E1-711
Famiglia Statistica Descrizione SPD SCARICATORI AC
Codici
Codice produttore 167620
EAN Code 4015081640683
