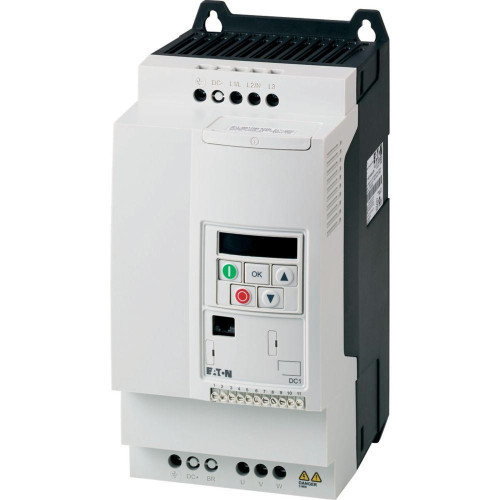

DC1-34024FB-A20CE1 INVERTER 11KW. 24A
EAO185764
EATON
Convertitore di frequenza, Rilevatore tipo: DC1, Tensione nominale d'impiego: Ue = 400 V AC, trifase, 480 V AC, trifase, Tensione di uscita a Ue: U2 = 400 V AC, trifase, 480 V AC, trifase, Tensione di rete (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Corrente nominale d'impiego per 150 % sovraccarico…
Leggi la descrizione completa
Leggi la descrizione completa
Convertitore di frequenza, Rilevatore tipo: DC1, Tensione nominale d'impiego: Ue = 400 V AC, trifase, 480 V AC, trifase, Tensione di uscita a Ue: U2 = 400 V AC, trifase, 480 V AC, trifase, Tensione di rete (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Corrente nominale d'impiego per 150 % sovraccarico: Ie = 24 A, Nota: Corrente nominale d'impiego con una frequenza di commutazione di 8 kHz ed una temperatura ambiente di +50 ℃, Nota: Ciclo di sovraccarico per 60 s ogni 600 s, Potenza motore assegnata Nota: per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo di sovraccarico per 60 s ogni 600 s, a 400 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 11 kW, 150 % sovraccarico: IM = 21.7 A, Potenza motore assegnata Nota: a 440 - 480 V, 60 Hz, Potenza motore assegnata 150 % sovraccarico: P = 15 HP, Potenza motore assegnata 150 % sovraccarico: IM = 21 A, Grado di protezione: IP20/NEMA 0, Interfacce/bus di campo (incorporate): OP-Bus (RS485)/Modbus RTU, CANopen®, Collegamento bus di campo (opzionale): SmartWire-DT, Equipaggiamento: Filtro soppressore radiodisturbi, Chopper frenatura, Display a 7 segmenti, Grandezza: FS3, Conformità alle norme: Requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1
| tipo di protezione (NEMA) | altri |
| tensione d’uscita massima (V) | 500 |
| supporta il protocollo per PROFINET IO | NO |
| numero di fasi d’uscita | 3 |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 11 |
| supporta protocollo PROFIBUS | NO |
| supporta il protocollo per Foundation Fieldbus | NO |
| supporta protocollo per BACnet | NO |
| impiego ammesso in ambito industriale | SI |
| impiego ammesso in ambito residenziale e commerciale | SI |
| supporta protocollo INTERBUS | NO |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta protocollo SUCONET | NO |
| supporta il protocollo per PROFINET CBA | NO |
| supporta il protocollo per EtherNet/IP | SI |
| numero di uscite analogiche | 1 |
| grado di protezione (IP) | IP20 |
| numero di interfacce HW seriali RS485 | 1 |
| tensione di rete (V) | 342-528 |
| supporta protocollo MODBUS | SI |
| supporta il protocollo per altri sistemi bus | true-true-true |
| grado di protezione (IP) | IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20 |
| supporta il protocollo per PROFIsafe | false-false-false |
| supporta il protocollo per SERCOS | false-false-false |
| numero di uscite digitali | 1-1-1 |
| tolleranza di freq. di rete simmetrica relativa (%) | 10-10-10 |
| numero di interfacce HW altre | 0-0-0 |
| supporta il protocollo per PROFINET IO | false-false-false |
| numero di ingressi digitali | 4-4-4 |
| tipo di protezione (NEMA) | sonstige-Other-Altro-sonstige-Other-Altro-sonstige-Other-Altro |
| larghezza (mm) | 129-129-129 |
| profondità (mm) | 175-175-175 |
| max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 11-11-11 |
| con collegamento PC | true-true-true |
| numero di ingressi analogici | 2-2-2 |
| tipo di convertitore | U-Umrichter-U converter-Inverter a tensione impressa-U-Umrichter-U converter-Inverter a tensione impressa-U-Umrichter-U converter-Inverter a tensione impressa |
| numero di interfacce HW seriali RS232 | 0-0-0 |
| funzionamento a 4 quadranti possibile | true-true-true |
| con elemento di comando | true-true-true |
| supporta il protocollo per LON | false-false-false |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 11-11-11 |
| supporta il protocollo per AS-Interface Safety at Work | false-false-false |
| supporta protocollo ASI | false-false-false |
| supporta protocollo INTERBUS | false-false-false |
| numero di interfacce HW USB | 0-0-0 |
| numero di interfacce HW Industrial Ethernet | 0-0-0 |
| supporta protocollo SUCONET | false-false-false |
| altezza (mm) | 273-273-273 |
| supporta protocollo per BACnet | false-false-false |
| max. frequenza d’uscita (Hz) | 500-500-500 |
| chopper di frenatura integrato | true-true-true |
| numero di uscite analogiche | 1-1-1 |
| numero di interfacce HW seriali RS485 | 1-1-1 |
| assorbimento di potenza (kW) | 297-297-297 |
| numero di interfacce HW seriali RS422 | 0-0-0 |
| supporta il protocollo per EtherNet/IP | true-true-true |
| impiego ammesso in ambito residenziale e commerciale | true-true-true |
| frequenza di rete | 50/60 Hz-50/60 Hz-50/60 Hz-50/60 Hz-50/60 Hz-50/60 Hz-50/60 Hz-50/60 Hz-50/60 Hz |
| numero di fasi d’entrata | 3-3-3-3-3-3-3-3-3 |
| tolleranza di tens. rete simmetrica relativa (%) | 10-10-10 |
| supporta protocollo MODBUS | true-true-true |
| numero di interfacce HW parallele | 0-0-0 |
| numero di interfacce HW seriali TTY | 0-0-0 |
| supporta protocollo TCP/IP | false-false-false |
| tensione di rete (V) | 380-380-380 |
| supporta il protocollo per DeviceNet Safety | false-false-false |
| numero di fasi d’uscita | 3-3-3-3-3-3-3-3-3 |
| corrente di uscita nominale I2N (A) | 24-24-24 |
| con interfaccia ottica | false-false-false |
| supporta il protocollo per SafetyBUS p | false-false-false |
| supporta protocollo DeviceNet | false-false-false |
| supporta protocollo PROFIBUS | false-false-false |
| numero di interfacce HW PROFINET | 0-0-0 |
| supporta protocollo Data-Highway | false-false-false |
| supporta protocollo CAN | true-true-true |
| supporta il protocollo per Foundation Fieldbus | false-false-false |
| supporta il protocollo per PROFINET CBA | false-false-false |
| supporta protocollo EIB | false-false-false |
| impiego ammesso in ambito industriale | true-true-true |
| protocollo INTERBUS per Safety | false-false-false |
| tensione d’uscita massima (V) | 500-500-500 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | 1A9 |
| Famiglia Di Sconto Descrizione | DRIVES |
| Famiglia Statistica Codice | 1A9 |
| Famiglia Statistica Descrizione | DRIVES |
| Codici | |
| Codice produttore | 185764 |
| EAN Code | 4015081812639 |
| Gestione | |
| Validità listino | 16/12/2024 |
