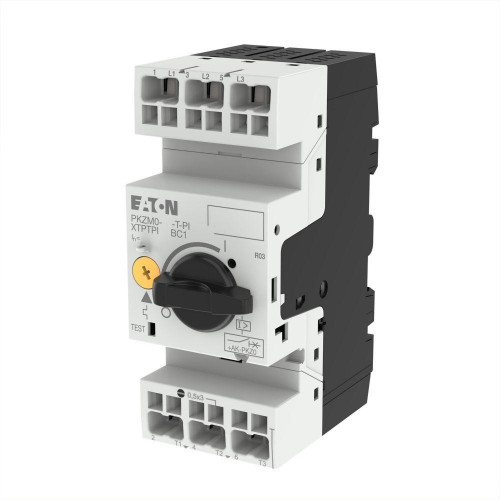

CB TRANSF. PROTECTION 2,5..4A
EAO199170
EATON
Interruttore automatico per trasformatori, IEC/EN 60947, VDE 0660, Sganciatori termici = 2.5 - 4 A, max. 84 A, corrente nominale permanente Iu = 4 A, esecuzione dell’elemento di azionamento: manopola, numero di poli: 3, Grado di protezione: Apparecchio = IP20, Morsetti di collegamento = IP20, …
Leggi la descrizione completa
Leggi la descrizione completa
Interruttore automatico per trasformatori, IEC/EN 60947, VDE 0660, Sganciatori termici = 2.5 - 4 A, max. 84 A, corrente nominale permanente Iu = 4 A, esecuzione dell’elemento di azionamento: manopola, numero di poli: 3, Grado di protezione: Apparecchio = IP20, Morsetti di collegamento = IP20, Temperatura ambiente: Stoccaggio = -40 - 80 °C, a giorno = -25 - +55 °C, Senso di alimentazione A piacere
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 4 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 3 |
| interv. regolaz. sganciatore di sovraccarico (A) | 2.5 |
| numero di contatti ausiliari, invertitori | 0 |
| tensione nominale (V) | 690 |
| potenza dissipata (W) | 4.88 |
| grado di protezione (IP) | IP20 |
| posiz. del collegam. per circuito elettrico principale | Altro |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a molla |
| esecuzione dell’elemento di azionamento | Manopola |
| segnalatore di intervento presente | NO |
| corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA) | 150 |
| interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A) | 0 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 84 |
| adatto per montaggio su guida a cappello | NO |
| protezione dalle dispersioni a terra integrata | NO |
| azionamento a motore opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| montaggio su guida a DIN opzionale | SI |
| apparecchio completo con unità di sicurezza | NO |
| segnalatore di intervento presente | false-false-false |
| interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A) | 0-0-0 |
| tipo di collegamento circuito elettrico principale | Federzuganschluss-Spring clamp connection-Raccordo a molla-Federzuganschluss-Spring clamp connection-Raccordo a molla-Federzuganschluss-Spring clamp connection-Raccordo a molla |
| numero di contatti ausiliari, contatti di chiusura | 0-0-0 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 84-84-84 |
| corrente nominale permanente Iu (A) | 4-4-4 |
| apparecchio completo con unità di sicurezza | false-false-false |
| azionamento a motore integrato | false-false-false |
| potenza dissipata (W) | 4.88-4.88-4.88 |
| montaggio su guida a DIN opzionale | true-true-true |
| azionamento a motore opzionale | false-false-false |
| posiz. del collegam. per circuito elettrico principale | sonstige-Other-Altro-sonstige-Other-Altro-sonstige-Other-Altro |
| protezione dalle dispersioni a terra integrata | false-false-false |
| grado di protezione (IP) | IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20 |
| adatto per montaggio su guida a cappello | false-false-false |
| con sganciatore di minima tensione integrato | false-false-false |
Istruzioni di montaggio - EAO199170
Declaration DOC CE (Declaration of conformity CE) - EAO199170
Declaration DOC CE (Declaration of conformity CE) - EAO199170
Declaration DOC CE (Declaration of conformity CE) - EAO199170
Declaration DOC CE (Declaration of conformity CE) - EAO199170
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | 1AP |
| Famiglia Di Sconto Descrizione | PARTENZE MOTORE PUSH-IN |
| Famiglia Statistica Codice | 1AP |
| Famiglia Statistica Descrizione | PARTENZE MOTORE PUSH-IN |
| Codici | |
| Codice produttore | 199170 |
| EAN Code | 4015081972548 |
| Gestione | |
| Validità listino | 2026-05-12 00:00:00 |
