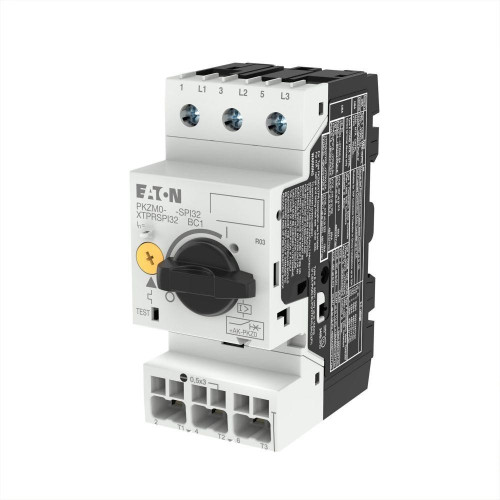

Interruttore di protezione del motore, 2,2 kW, 4 - 6,3 A, Morsetti a vite lato alimentazione/morsetti ad innesto lato uscita, MSC
EAO199197
EATON
Interruttore di protezione del motore, IEC/EN 60947, VDE 0660, Sganciatori di sovraccarico 4 - 6,3 A: max. 97,7 A, Tecnica di disattivazione: termomagnetica, Con protezione termica: sì, Sensibilità alla mancanza fase: sì, Corrente continua nominale Iu 6,3 A, Potenza di esercizio nominale su AC-3, 23…
Leggi la descrizione completa
Leggi la descrizione completa
Interruttore di protezione del motore, IEC/EN 60947, VDE 0660, Sganciatori di sovraccarico 4 - 6,3 A: max. 97,7 A, Tecnica di disattivazione: termomagnetica, Con protezione termica: sì, Sensibilità alla mancanza fase: sì, Corrente continua nominale Iu 6,3 A, Potenza di esercizio nominale su AC-3, 230 V 1,1 kW, Potenza di esercizio nominale su AC-3, 400 V 2,2 kW, Tipo di elemento di controllo Pulsante di rotazione, Numero di poli 3: Potere di interruzione nominale in cortocircuito (lcu) a 400 V, AC 150 kA, Dispositivo IP20, Terminazioni IP00, Conservazione: da 40 a 80 °C, Stato aperto da -25 a +55 °C, Direzione alimentazione in ingresso conforme alla richiesta
| larghezza (mm) | 45 |
| altezza (mm) | 102 |
| profondità (mm) | 75 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 2.2 |
| con interruttore ausiliario integrato | NO |
| corrente nominale permanente Iu (A) | 6.3 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 690 |
| interv. regolaz. sganciatore di sovraccarico (A) | 4 |
| potenza dissipata (W) | 5.68 |
| grado di protezione (IP) | IP20 |
| con protezione termica | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite/molla |
| esecuzione dell’elemento di azionamento | Manopola |
| tecnica di intervento | Termomagnetico |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 1.1 |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 150 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 98 |
| sensibile a guasto di fase | SI |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| potenza dissipata (W) | 5.68-5.68-5.68 |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 1.1-1.1-1.1 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 2.2-2.2-2.2 |
| tipologia costruttiva dell'apparecchio | Einbaugerät Festeinbautechnik-Built-in device fixed built-in technique-Apparecchio da incasso, tecnica a installazione fissa-Einbaugerät Festeinbautechnik-Built-in device fixed built-in technique-Apparecchio da incasso, tecnica a installazi |
| larghezza (mm) | 45-45-45 |
| sensibile a guasto di fase | true-true-true |
| tensione d’esercizio nominale (V) | 690-690-690 |
| con interruttore ausiliario integrato | false-false-false |
| grado di protezione (IP) | IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 98-98-98 |
| altezza (mm) | 102-102-102 |
| tecnica di intervento | thermomagnetisch-Thermomagnetic-Termomagnetico-thermomagnetisch-Thermomagnetic-Termomagnetico-thermomagnetisch-Thermomagnetic-Termomagnetico |
| profondità (mm) | 75-75-75 |
| corrente nominale permanente Iu (A) | 6.3-6.3-6.3 |
| esecuzione dell’elemento di azionamento | Drehknopf-Turn button-Manopola-Drehknopf-Turn button-Manopola-Drehknopf-Turn button-Manopola |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 150-150-150 |
| numero di poli | 3-3-3 |
| interv. regolaz. sganciatore di sovraccarico (A) | 6.3-6.3-6.3 |
| con protezione termica | false-false-false |
| con sganciatore di minima tensione integrato | false-false-false |
Istruzioni di montaggio - EAO199197
Declaration DOC CE (Declaration of conformity CE) - EAO199197
Declaration DOC CE (Declaration of conformity CE) - EAO199197
Declaration DOC CE (Declaration of conformity CE) - EAO199197
Declaration DOC CE (Declaration of conformity CE) - EAO199197
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | 1AP |
| Famiglia Di Sconto Descrizione | PARTENZE MOTORE PUSH-IN |
| Famiglia Statistica Codice | 1AP |
| Famiglia Statistica Descrizione | PARTENZE MOTORE PUSH-IN |
| Codici | |
| Codice produttore | 199197 |
| EAN Code | 4015081972814 |
| Gestione | |
| Validità listino | 2026-05-12 00:00:00 |
