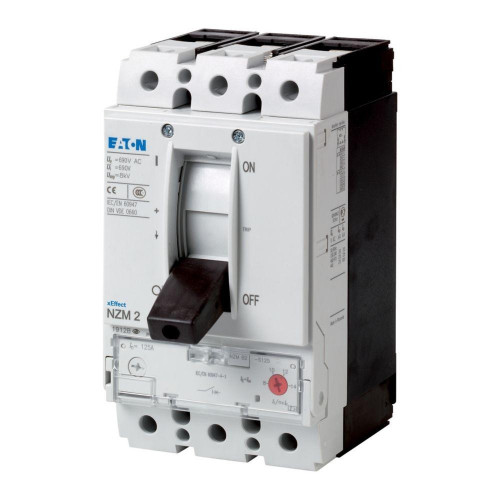

Interruttore automatico, 3p, 50A
EAO269268
EATON
Gli interruttori automatici serie NZM..-S..CNA coprono tutti i casi di applicazione con solo quattro dimensioni compatte e sono adatti per i mercati di tutto il mondo. I gruppi di funzioni modulari rendono sempre flessibile il montaggio. Con sganciatore di cortocircuito magnetico in collegamento con…
Leggi la descrizione completa
Leggi la descrizione completa
Gli interruttori automatici serie NZM..-S..CNA coprono tutti i casi di applicazione con solo quattro dimensioni compatte e sono adatti per i mercati di tutto il mondo. I gruppi di funzioni modulari rendono sempre flessibile il montaggio. Con sganciatore di cortocircuito magnetico in collegamento con relè termico. Con sganciatore di cortocircuito senza scatto da sovraccarico. Note: Gli interruttori sono conformi alle norme UL/CSA e IEC. La targhetta dei dati tecnici riporta i valori delle prestazioni di commutazione IEC.
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 14-8 |
| esecuzione dell’elemento di azionamento | Levetta singola |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 22 |
| tecnica di intervento | magnetico |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 15 |
| altezza (mm) | 195 |
| grado di protezione (IP) | IP20 |
| sensibile a guasto di fase | NO |
| con sganciatore di minima tensione integrato | NO |
| con protezione termica | NO |
| corrente nominale permanente Iu (A) | 50 |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 150 |
| interv. regolaz. sganciatore di sovraccarico (A) | 0-0 |
| profondità (mm) | 149 |
| larghezza (mm) | 105 |
| tensione d’esercizio nominale (V) | 690-690 |
| numero di poli | 3 |
| con interruttore ausiliario integrato | NO |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 130 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 400 |
| sensibile a guasto di fase | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| larghezza (mm) | 105 |
| altezza (mm) | 195 |
| profondità (mm) | 149 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 22 |
| con interruttore ausiliario integrato | NO |
| corrente nominale permanente Iu (A) | 50 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 690 |
| interv. regolaz. sganciatore di sovraccarico (A) | 0 |
| potenza dissipata (W) | 2.4 |
| grado di protezione (IP) | IP20 |
| con protezione termica | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione dell’elemento di azionamento | Levetta singola |
| tecnica di intervento | Magnetico |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 15 |
| tipologia costruttiva dell'apparecchio | Einbaugerät Festeinbautechnik-Built-in device fixed built-in technique-Apparecchio da incasso, tecnica a installazione fissa-Einbaugerät Festeinbautechnik-Built-in device fixed built-in technique-Apparecchio da incasso, tecnica a installazi |
| tensione d’esercizio nominale (V) | 690-690-690 |
| grado di protezione (IP) | IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20 |
| numero di poli | 3-3-3 |
| con sganciatore di minima tensione integrato | false-false-false |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 22-22-22 |
| profondità (mm) | 149-149-149 |
| larghezza (mm) | 105-105-105 |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 130-130-130 |
| interv. regolaz. sganciatore di sovraccarico (A) | 0-0-0 |
| con interruttore ausiliario integrato | false-false-false |
| con protezione termica | false-false-false |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 400-400-400 |
| tipo di collegamento circuito elettrico principale | Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 15-15-15 |
Declaration DOC CE (Declaration of conformity CE) - EAO269268
Declaration DOC CE (Declaration of conformity CE) - EAO269268
Declaration DOC CE (Declaration of conformity CE) - EAO269268
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | 1SN |
| Famiglia Di Sconto Descrizione | INTERRUTTORI SCATOLATI NZM - 3POLI |
| Famiglia Statistica Codice | 1SN |
| Famiglia Statistica Descrizione | INTERRUTTORI SCATOLATI NZM - 3POLI |
| Codici | |
| Codice produttore | 269268 |
| EAN Code | 4015082692681 |
| Gestione | |
| Validità listino | 2026-05-12 00:00:00 |
