STP-2832 Triangolo PICCOLO(PREMONTATO) in ALLUMINIO con INSERTI per inclinazione moduli, regolazioni: 28°-30°-32, disposizione moduli:ORIZZONTALE
ORBOB620290
ORBIS
TRIANGOLI PREMONTATI PICCOLI a inclinazione variabile, 28°-32°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un'ampia flessibilità installativa. La nuova geometria del profilo a"T" rende possibili elevate prestazioni meccaniche.
CARATTERISTICHE TECNICHE
- Mater…
Leggi la descrizione completa
Leggi la descrizione completa
TRIANGOLI PREMONTATI PICCOLI a inclinazione variabile, 28°-32°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un'ampia flessibilità installativa. La nuova geometria del profilo a"T" rende possibili elevate prestazioni meccaniche.
CARATTERISTICHE TECNICHE
- Materiale: lega di alluminio EN AW-6063 T66

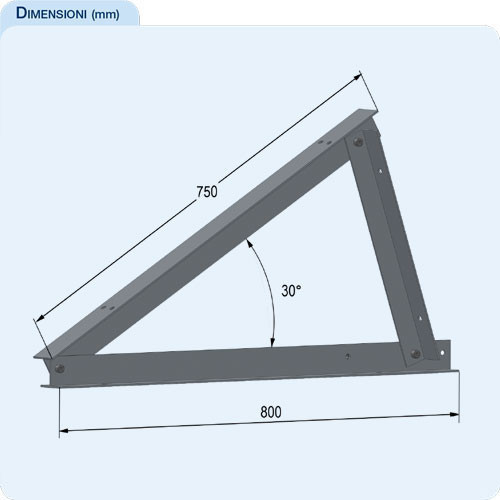

- Lunghezza Ipotenusa: 750 mm
- Spessore Ipotenusa: 3 mm
- Spessore Base: 3 mm
- Spessore cateto Verticale: 3 mm
- Inclinazioni ammesse: 28° , 30° , 32°
- Peso: 1490 g
- Rotazione pannelli: Orizzontale
- Range Altezza dal suolo elemento di sostegno (*): 28° -352 mm; 32° -398 mm
* la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L'altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo scelto
| con piastra di montaggio | NO |
| superficie | Untreated |
| regolabile | SI |
| materiale | Aluminium |
| angolo di inclinazione (°) | 28 |
| con materiale di fissaggio | NO |
| ancoraggio | Screwing |
| allineamento | Orizzontale |
| larghezza del gancio (mm) | 50 |
| spessore del gancio (mm) | 3 |
| adatto per fissaggio facciate | NO |
| adatto per fissaggio tetto inclinato | NO |
| adatto per fissaggio tetto piano | SI |
| adatto per fissaggio superfici libere | NO |
| adatto per fissaggio con tot. integraz. al tetto | NO |
| penetrazione tetto necessaria | SI |
| adatto per fissaggio di un elemento di facciata | NO |
| adatto montaggio come cornicione di gronda/protez. solare | NO |
| larghezza piastra di fissaggio (mm) | 50 |
| lunghezza piastra di fissaggio (mm) | 800 |
| altezza piastra di montaggio (mm) | 50 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | B1 |
| Famiglia Di Sconto Descrizione | FOTOVOLTAICO |
| Famiglia Statistica Codice | B1BPB1 |
| Famiglia Statistica Descrizione | TRIANGOLO PICCOLO |
| Codici | |
| Codice produttore | OB620290 |
| EAN Code | 8426709922047 |
| Gestione | |
| Validità listino | 2026-07-01 00:00:00 |
