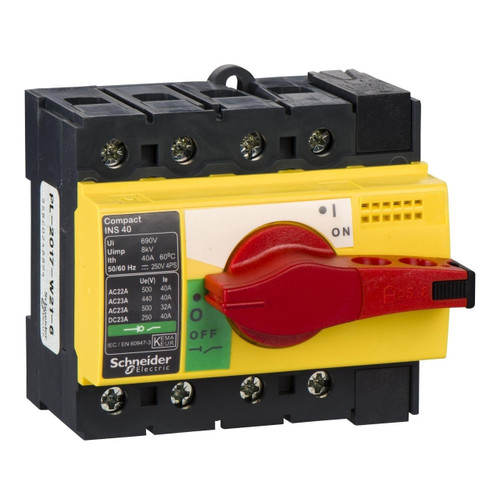

INS40 4P manopola rossa
SNR28917
SCHNEIDER ELECTRIC
Compact INS40 è un interruttore-sezionatore non automatico a 4 poli con maniglia rotativa rossa e lato frontale giallo. È adatto all'isolamento con sezionamento visualizzato, come definito dalle norme IEC 60947-1 e IEC60947-3. La corrente di funzionamento è 40A a 415VAC nelle categorie AC22A e AC23A…
Leggi la descrizione completa
Leggi la descrizione completa
Compact INS40 è un interruttore-sezionatore non automatico a 4 poli con maniglia rotativa rossa e lato frontale giallo. È adatto all'isolamento con sezionamento visualizzato, come definito dalle norme IEC 60947-1 e IEC60947-3. La corrente di funzionamento è 40A a 415VAC nelle categorie AC22A e AC23A. La tensione nominale è 500VAC 50/60Hz o 250VDC. Può essere utilizzato come dispositivo di spegnimento di emergenza. Per una facile identificazione, utilizza colori speciali stabiliti dalle norme. La maniglia rotativa rossa è progettata per offrire un'ottima manovrabilità e prestazioni elevate in caso di interruzione delle correnti. Compact INS40 è un dispositivo con isolamento frontale in classe II in conformità con la norma IEC 60664.
| esecuzione come invertitore | NO |
| adatto per fissaggio frontale centrale | SI |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| altezza (mm) | 85 |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 20 |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio distributore | SI |
| adatto per fissaggio frontale a 4 fori | SI |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| colore dell’elemento di azionamento | Rosso |
| esecuzione come interruttore principale | SI |
| resistenza a corrente di breve durata Icw (kA) | 3 |
| tensione d’esercizio nominale (V) | 690 |
| sganciatore di tensione opzionale | NO |
| numero di contatti ausiliari, invertitori | 2 |
| numero di interruttori | 1 |
| esecuzione come interruttore di sicurezza | NO |
| corrente di corto circuito nominale condizionale Iq (kA) | 36 |
| corrente nominale permanente a AC-23, 400V (A) | 40 |
| azionamento a motore integrato | NO |
| bloccabile | SI |
| esecuzione come dispositivo di arresto d’emergenza | SI |
| corrente nominale permanente Iu (A) | 40 |
| numero di poli | 4 |
| adatto per costruzione intermedia | NO |
| grado di protezione (IP), lato frontale | IP40 |
| azionamento a motore opzionale | NO |
| numero di contatti ausiliari, contatti di riposo | 0 |
| profondità (mm) | 62.5 |
| esecuzione dell’elemento di azionamento | Manopola rotativa lunga |
| larghezza (mm) | 90 |
| max. tensione d’esercizio nominale Ue per AC (V) | 500 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | SDECBTPSM |
| Famiglia Di Sconto Descrizione | Interruttori Media Potenza |
| Famiglia Statistica Codice | SDECBTPSMISS |
| Famiglia Statistica Descrizione | Interruttori Sezionatori INS - FuPacT |
| Codici | |
| Codice produttore | 28917 |
| EAN Code | 3303430289173 |
| Gestione | |
| Validità listino | 01/07/2025 |
