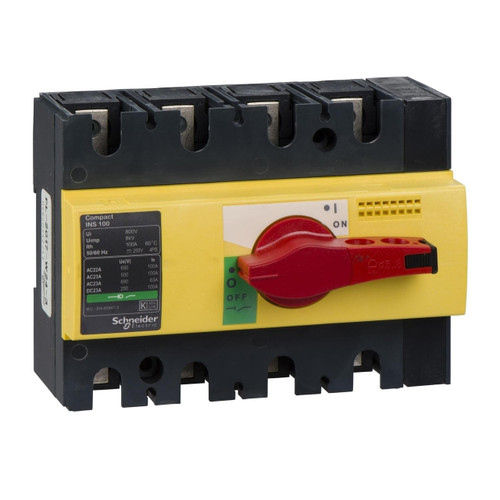

INS100 4P manopola rossa
SNR28925
SCHNEIDER ELECTRIC
Interruttore/sezionatore Compact INS100, 100A, 4 poli, comando emergenza. gamma: Compact - tipo di rete: CA, DC - frequenza di rete: 50/60 Hz - Corrente nominale di impiego [Ie): 100 A DC per 125 V in category DC-23A (2 poli in serie), 100 A DC per 250 V in category DC-22A (4 poli in serie), 100 A D…
Leggi la descrizione completa
Leggi la descrizione completa
Interruttore/sezionatore Compact INS100, 100A, 4 poli, comando emergenza. gamma: Compact - tipo di rete: CA, DC - frequenza di rete: 50/60 Hz - Corrente nominale di impiego [Ie): 100 A DC per 125 V in category DC-23A (2 poli in serie), 100 A DC per 250 V in category DC-22A (4 poli in serie), 100 A DC per 250 V in category DC-23A (4 poli in serie), 100 A DC per 125 V in category DC-22A (2 poli in serie) - Potere di chiusura nominale in cortocircuito [Icm): 20 kA 690 V CA 50/60 Hz interruttore-sezionatore singolo, 154 kA 690 V CA 50/60 Hz con interruttore di protezione circuito a monte - Tensione nominale di impiego [Ue): 690 V CA 50/60 Hz, 250 V DC - segnalazione posizione contatti : si - interruzione visibile: no. Benefici: .. Applicazioni: .. Benefici: .. Applicazioni: Gli interruttori di manovra/sezionatori ComPact Commutatori di rete (interblocco monoblocco) Quadro generale di distribuzione Quadro secondario Cassetta di sezionamento locale Quadro di automazione..
| grado di protezione (IP), lato frontale | IP40 |
| adatto per costruzione intermedia | NO |
| bloccabile | SI |
| numero di contatti ausiliari, invertitori | 2 |
| numero di interruttori | 1 |
| tipo di collegamento circuito elettrico principale | raccordo a vite |
| azionamento a motore opzionale | NO |
| corrente di corto circuito nominale condizionale Iq (kA) | 65 |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 45 |
| colore dell’elemento di azionamento | rosso |
| esecuzione come invertitore | NO |
| tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio distributore | SI |
| resistenza a corrente di breve durata Icw (kA) | 5.5 |
| corrente nominale permanente Iu (A) | 100 |
| numero di poli | 4 |
| adatto per fissaggio a terra | SI |
| esecuzione dell’elemento di azionamento | manopola rotativa lunga |
| tensione d’esercizio nominale (V) | 690-690 |
| max. tensione d’esercizio nominale Ue per AC (V) | 690 |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| sganciatore di tensione opzionale | NO |
| esecuzione come interruttore principale | SI |
| numero di contatti ausiliari, contatti di riposo | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| esecuzione come dispositivo di arresto d’emergenza | SI |
| azionamento a motore integrato | NO |
| adatto per fissaggio frontale a 4 fori | SI |
| corrente nominale permanente a AC-23, 400V (A) | 100 |
| esecuzione come interruttore di sicurezza | NO |
| adatto per fissaggio frontale centrale | SI |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | PSMP |
| Famiglia Di Sconto Descrizione | Scatolati fino 630A |
| Famiglia Statistica Codice | PSMPSZ |
| Famiglia Statistica Descrizione | Sezionatori |
| Codici | |
| Codice produttore | 28925 |
| EAN Code | 3303430289258 |
| Gestione | |
| Validità listino | 01/10/2024 |
