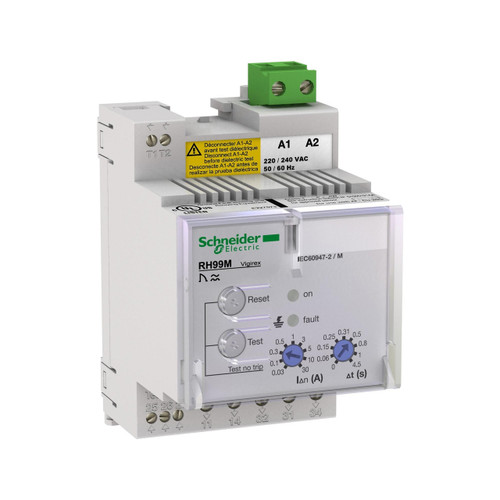

Vigirex RH99M 220/240Vca r.a
SNR56193
SCHNEIDER ELECTRIC
RH99M è un relè di monitoraggio della corrente residua con montaggio su guida DIN. Monitora le perdite di isolamento elettrico a causa dell'invecchiamento dei cavi o delle estensioni nell'installazione. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Il rel…
Leggi la descrizione completa
Leggi la descrizione completa
RH99M è un relè di monitoraggio della corrente residua con montaggio su guida DIN. Monitora le perdite di isolamento elettrico a causa dell'invecchiamento dei cavi o delle estensioni nell'installazione. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Il relè emette un segnale di controllo quando la soglia operativa della corrente residua viene superata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. È previsto un reset automatico dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
min. ritardo all’eccitazione impostabile (s) | 0 |
tipo di tensione per l’azionamento | AC |
esecuzione del collegamento elettrico | Screw connection |
max. ritardo all’eccitazione ammesso (s) | 4.82 |
altezza (mm) | 97 |
numero di contatti invertitori | 1 |
salvataggio errori possibile | NO |
tensione nominale (V) | 0 |
tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 220 |
soglia d’intervento intensità di corrente 1 (mA) | 0.03 |
larghezza (mm) | 54 |
con morsetti amovibili | NO |
funzione | Per reti a corrente alternata |
numero di contatti di riposo | 0 |
frequenza nominale (Hz) | 50 |
visualizzazione della corrente differenziale | NO |
numero di contatti di chiusura | 1 |
tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 220 |
profondità (mm) | 74 |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTPSM |
Famiglia Di Sconto Descrizione | Interruttori Media Potenza |
Famiglia Statistica Codice | SDECBTPSMRDV |
Famiglia Statistica Descrizione | Rele Differenziali VigiPacT |
Codici | |
Codice produttore | 56193 |
EAN Code | 3303430561934 |
Gestione | |
Validità listino | 01/04/2025 |
