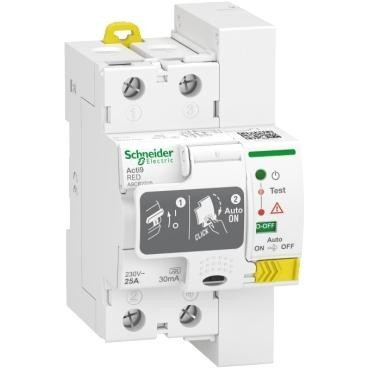

Int. diff. RED 2P 25A 30mA Tipo A
SNRA9CR2225
SCHNEIDER ELECTRIC
Questo Acti9 è un interruttore modulare di corrente residua (RCCB) REDs con dispositivo di richiusura. È un interruttore 2P con corrente nominale In di 25A, una sensibilità di 30 mA con una classe di protezione di tipo A. Questo prodotto protegge contro le scosse elettriche da contatti diretti o ind…
Leggi la descrizione completa
Leggi la descrizione completa
Questo Acti9 è un interruttore modulare di corrente residua (RCCB) REDs con dispositivo di richiusura. È un interruttore 2P con corrente nominale In di 25A, una sensibilità di 30 mA con una classe di protezione di tipo A. Questo prodotto protegge contro le scosse elettriche da contatti diretti o indiretti e da rischi di incendio. Scollega i circuiti elettrici in carico già protetti da sovraccarichi e cortocircuiti. Si riavvia automaticamente dopo il monitoraggio dell'isolamento del circuito a valle. Viene utilizzato solo sui sistemi di messa a terra TT e TN-S. La versione Acti9RED è dedicata alle applicazioni residenziali. Questo prodotto è conforme alla norma EN 60557. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 630 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 6 kA. Ha una resistenza meccanica che arriva fino a 4000 cicli. La tensione di esercizio Ue è 230 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. La larghezza in passi da 9 mm è 6. Il colore del prodotto è grigio chiaro (RAL7035). Le dimensioni totali sono (W) 54 mm x (H) 106 mm x (D) 82 mm. Il peso è 278 g. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un involucro modulare. La temperatura di funzionamento va da -5°C a 40°C. La temperatura di stoccaggio va da -40° C a 70°C.
grado di inquinamento | 2 |
resistenza a corrente impulsiva (kA) | 0.25 |
temperatura ambiente durante il funzionamento (°C) | -5 |
tipo con ritardo breve | NO |
frequenza | 50 Hz |
larghezza in unità di suddivisione | 3 |
tipo di montaggio | Guida DIN |
sezione conduttore collegabile multifilare (mm²) | 1 |
tensione di dimensionamento (kV) | 230 |
dispositivi supplementari possibili | NO |
corrente di guasto nominale (A) | 0.03 |
tipo di tensione | AC |
numero di poli | 2 |
tipo di corrente di guasto | A |
tipo selettivo | SI |
sezione conduttore collegabile unifilare (mm²) | 1 |
antideflagrante | NO |
tensione di isolamento nominale Ui (V) | 500 |
grado di protezione (IP) | IP20 |
profondità di incasso (mm) | 45 |
corrente di dimensionamento (A) | 25 |
resistenza di tensione ad impulso nominale Uimp (kV) | 4 |
con dispositivo di bloccaggio | NO |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECSIREG |
Famiglia Di Sconto Descrizione | Regolazione e altri modulari Resi |
Famiglia Statistica Codice | SDECSIREGMCP |
Famiglia Statistica Descrizione | Altri modulari Residenziale |
Codici | |
Codice produttore | A9CR2225 |
EAN Code | 3606481489401 |
Gestione | |
Validità listino | 01/10/2025 |
