iC60a 3P C 6A 4500A
SNRA9F64306
SCHNEIDER ELECTRIC

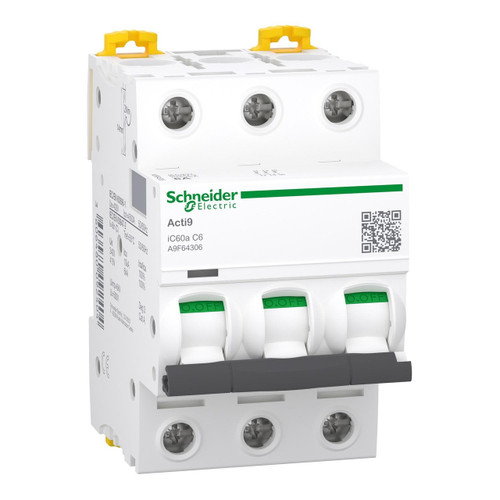

Questo Acti9 iC60a è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 6A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 10kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 4500…
Leggi la descrizione completa
Leggi la descrizione completa
Questo Acti9 iC60a è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 6A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 10kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 4500A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 6 passi da 9 mm. Il grado di inquinamento è 3. Dispone di un grado di protezione B IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
classe di limitazione energetica | 3 |
grado di inquinamento | 3 |
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) | 10 |
profondità di incasso (mm) | 44.5 |
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) | 4.5 |
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA) | 4.5 |
categoria di sovratensione | 2 |
tensione di dimensionamento (kV) | 400 |
tipo di tensione | AC |
frequenza (GHz) | 50 |
montaggio a incasso | NO |
antideflagrante | NO |
larghezza in unità di suddivisione | 3 |
numero di poli (totale) | 3 |
caratteristica di intervento | C |
conduttore neutro a connessione | NO |
temperatura ambiente durante il funzionamento (°C) | -35 |
corrente di dimensionamento (A) | 6 |
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA) | 6 |
sezione conduttore collegabile multifilare (mm²) | 1 |
dispositivi supplementari possibili | SI |
sezione conduttore collegabile unifilare (mm²) | 1 |
grado di protezione (IP) | IP20 |
resistenza di tensione ad impulso nominale Uimp (kV) | 6 |
numero di poli protetti | 3 |
tensione di isolamento nominale Ui (V) | 500 |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9F64306 |
EAN Code | 3606480092404 |
Gestione | |
Validità listino | 01/04/2025 |
