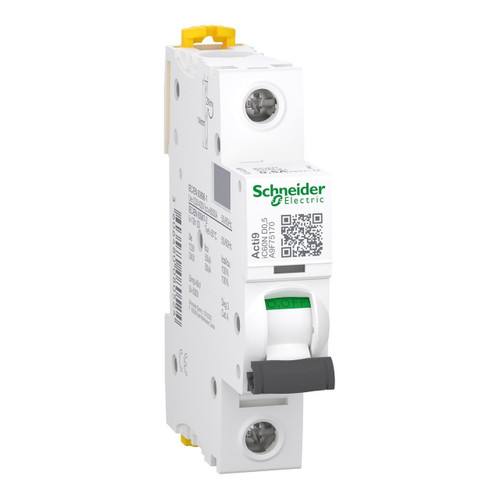

iC60N 1P D 0. 5A 6000A
SNRA9F75170
SCHNEIDER ELECTRIC
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 1P con 1 polo protetto, corrente nominale di 0,5A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 50kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 60…
Leggi la descrizione completa
Leggi la descrizione completa
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 1P con 1 polo protetto, corrente nominale di 0,5A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 50kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 6000A a 230VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 2 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 18mm x (H) 85mm x (D) 78,5mm. Il peso è 0,215 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) | 50 |
profondità di incasso (mm) | 44.5 |
sezione conduttore collegabile multifilare (mm²) | 1 |
grado di inquinamento | 3 |
numero di poli protetti | 1 |
categoria di sovratensione | 4 |
numero di poli (totale) | 1 |
sezione conduttore collegabile unifilare (mm²) | 1 |
temperatura ambiente durante il funzionamento (°C) | -35 |
antideflagrante | NO |
resistenza di tensione ad impulso nominale Uimp (kV) | 6 |
conduttore neutro a connessione | NO |
tensione di isolamento nominale Ui (V) | 500 |
caratteristica di intervento | D |
montaggio a incasso | NO |
corrente di dimensionamento (A) | 0.5 |
classe di limitazione energetica | 3 |
tensione di dimensionamento (kV) | 230 |
tipo di tensione | AC/DC |
grado di protezione (IP) | IP20 |
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) | 6 |
dispositivi supplementari possibili | SI |
frequenza (GHz) | 50 |
larghezza in unità di suddivisione | 1 |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9F75170 |
EAN Code | 3606480080524 |
Gestione | |
Validità listino | 01/04/2025 |
