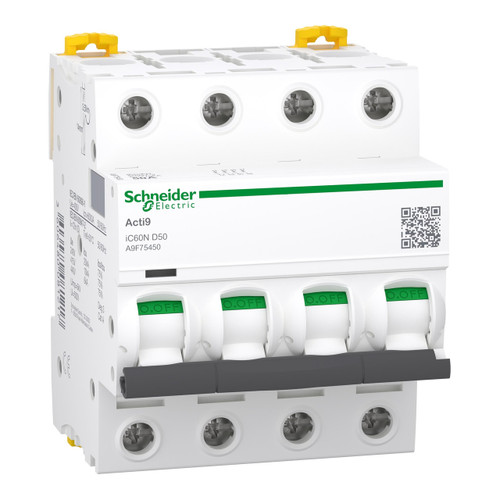

iC60N 4P D 50A 6000A
SNRA9F75450
SCHNEIDER ELECTRIC
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 4P con 4 poli protetti, corrente nominale di 50A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 20kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 600…
Leggi la descrizione completa
Leggi la descrizione completa
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 4P con 4 poli protetti, corrente nominale di 50A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 20kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 6000A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 8 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 78,5mm. Il peso è 0,5 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
frequenza (GHz) | 50 |
tipo di tensione | AC/DC |
montaggio a incasso | NO |
tensione di isolamento nominale Ui (V) | 500 |
numero di poli protetti | 4 |
numero di poli (totale) | 4 |
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) | 20 |
dispositivi supplementari possibili | SI |
sezione conduttore collegabile unifilare (mm²) | 1 |
grado di inquinamento | 3 |
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) | 6 |
categoria di sovratensione | 4 |
corrente di dimensionamento (A) | 50 |
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA) | 6 |
larghezza in unità di suddivisione | 4 |
grado di protezione (IP) | IP20 |
sezione conduttore collegabile multifilare (mm²) | 1 |
profondità di incasso (mm) | 44.5 |
classe di limitazione energetica | 3 |
tensione di dimensionamento (kV) | 400 |
caratteristica di intervento | D |
antideflagrante | NO |
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA) | 10 |
conduttore neutro a connessione | NO |
resistenza di tensione ad impulso nominale Uimp (kV) | 6 |
temperatura ambiente durante il funzionamento (°C) | -35 |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9F75450 |
EAN Code | 3606480081217 |
Gestione | |
Validità listino | 01/04/2025 |
