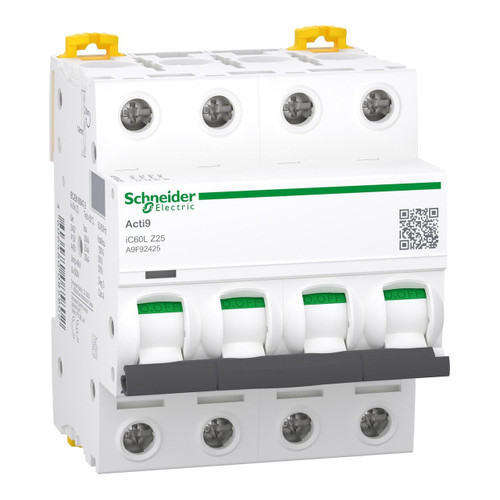

iC60L 4P Z 25A 15000A
SNRA9F92425
SCHNEIDER ELECTRIC
L'Acti9 iC60L è un interruttore di circuito miniaturizzato a basso voltaggio (MCB), ha 4P con 4 poli protetti, corrente nominale di 25 A e curva di intervento Z. La capacità di interruzione a 230 VCA è di 15.000 A secondo la norma EN 60898 e di 50kA secondo la norma IEC 60947-2. La capacità di inter…
Leggi la descrizione completa
Leggi la descrizione completa
L'Acti9 iC60L è un interruttore di circuito miniaturizzato a basso voltaggio (MCB), ha 4P con 4 poli protetti, corrente nominale di 25 A e curva di intervento Z. La capacità di interruzione a 230 VCA è di 15.000 A secondo la norma EN 60898 e di 50kA secondo la norma IEC 60947-2. La capacità di interruzione a 400 VCA è di 15.000 A secondo la norma EN 60898 e di 25 kA secondo la norma IEC 60947-2. Questo interruttore di circuito miniaturizzato garantisce protezione contro i cortocircuiti e le correnti di sovraccarico in tutte le applicazioni. Presenta terminali IP20 B protetti contro i contatti accidentali con il doppio della coppia di serraggio rispetto allo standard ed è installabile su guida DIN. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Offre VisiTrip per la sicurezza durante gli interventi di manutenzione e VisiSafe per ridurre i tempi di intervento.
| grado di protezione (IP) | IP20 |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) | 50 |
| potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) | 15 |
| sezione conduttore collegabile unifilare (mm²) | 1 |
| tipo di tensione | AC/DC |
| potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA) | 15 |
| classe di limitazione energetica | 3 |
| sezione conduttore collegabile multifilare (mm²) | 1 |
| numero di poli (totale) | 4 |
| categoria di sovratensione | 4 |
| temperatura ambiente durante il funzionamento (°C) | -35 |
| dispositivi supplementari possibili | SI |
| grado di inquinamento | 3 |
| caratteristica di intervento | Z |
| resistenza di tensione ad impulso nominale Uimp (kV) | 6 |
| tensione di dimensionamento (kV) | 400 |
| corrente di dimensionamento (A) | 25 |
| antideflagrante | NO |
| profondità di incasso (mm) | 44.5 |
| tensione di isolamento nominale Ui (V) | 500 |
| larghezza in unità di suddivisione | 4 |
| conduttore neutro a connessione | NO |
| frequenza (GHz) | 50 |
| montaggio a incasso | NO |
| numero di poli protetti | 4 |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA) | 25 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | PCE |
| Famiglia | |
| Famiglia Di Sconto Codice | SDECBTIND |
| Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
| Famiglia Statistica Codice | SDECBTINDMA9 |
| Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
| Codici | |
| Codice produttore | A9F92425 |
| EAN Code | 3606480085802 |
| Gestione | |
| Validità listino | 01/04/2025 |
