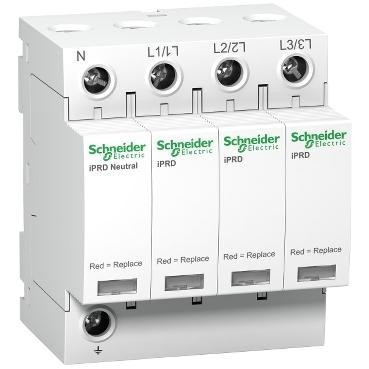

SPD iPRD8 3P+N 2. 5kA estr. Tipo 2 e 3

SNRA9L08600

SCHNEIDER ELECTRIC
Questo scaricatore Acti9 iPRD8 protegge le installazioni 3P+N. Consente di sostituire rapidamente le cartucce danneggiate. La corrente di scarica massima Imax è 8 kA. La corrente di scarica nominale In è di 2,5 kA. L'iPRD8r assicura la protezione secondaria dei carichi da proteggere e viene posizion…
Leggi la descrizione completa
Questo scaricatore Acti9 iPRD8 protegge le installazioni 3P+N. Consente di sostituire rapidamente le cartucce danneggiate. La corrente di scarica massima Imax è 8 kA. La corrente di scarica nominale In è di 2,5 kA. L'iPRD8r assicura la protezione secondaria dei carichi da proteggere e viene posizionato in cascata con gli scaricatori in ingresso. Lo scaricatore è necessario quando i carichi da proteggere sono a una distanza di oltre 10 m dallo scaricatore in ingresso. La tensione di funzionamento massima in continuo in modalità comune è 260VAC tra il neutro e la terra, ed è 350V tra la fase e la terra. Il livello di protezione della tensione Up in modalità comune è 1,4 kV tra il neutro e la terra nel tipo 2, e 1,1 kV tra il neutro e la terra nel tipo 3. Il livello di protezione della tensione Up in modalità differenziale (tra la fase e il neutro) è 1 kV nel tipo 2, e 1,1 kV nel tipo 3. La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 69mm. Il peso è 414 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
livello di protezione N-PE (kV) 1.1
resistenza di cortocircuito (Isccr) (kA) 50
forma della rete TN-S SI
tensione permanente AC max. (V) 350
fusibile ausiliario integrato NO
classe di prova tipo 2 SI
max. corrente di scarica (8/20) (kA) 8
tipo di montaggio Guida DIN (top hat rail) 35 mm
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) 80
forma della rete IT NO
con contatto telecomunicazioni NO
livello di protezione L-N (kV) 1.1
forma della rete TN-C NO
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) 25
numero di conduttori (esclusa terra) 3
segnalazione nell’apparecchio Ottico
forma della rete DC NO
Protezione da cortocircuito integrata NO
forma della rete TN-C-S NO
Assenza di correnti di dispersione NO
sez. max del conduttore rigido (uni-/multifilare) (mm²) 35
tensione nominale AC (V) 400
forma della rete TN NO
altre forme della rete NO
dimensione 4 UM
sez. max del conduttore flessibile (a filo sottile) (mm²) 35
grado di protezione (IP) IP20
livello di protezione (kV) 1.2
forma della rete TT SI
corrente impulsiva dispersione nominale (8/20) (kA) 2.5
Quantità
Quantita Min di Vendita 1
Unità di misura PCE
Famiglia
Famiglia Di Sconto Codice SDECBTIND
Famiglia Di Sconto Descrizione Modulari Terziario Industriale
Famiglia Statistica Codice SDECBTINDMA9
Famiglia Statistica Descrizione Modulari Industriale Acti9-NG125
Codici
Codice produttore A9L08600
EAN Code 3606480506543
