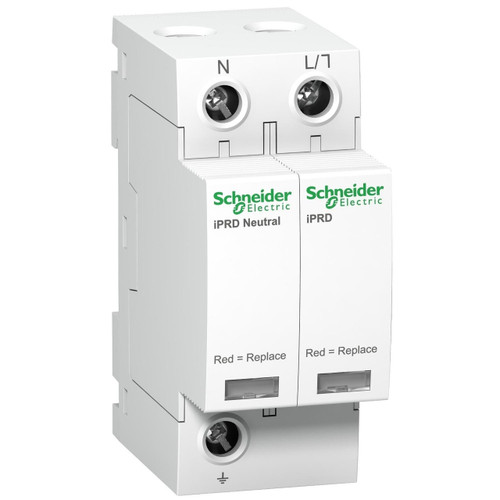

SPD iPRD20 1P+N 5kA estr. Tipo 2
SNRA9L20500
SCHNEIDER ELECTRIC
Questo scaricatore Acti9 iPRD20 protegge le installazioni 1P+N. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 è consigliato per il livello di rischio medio e per la scheda del pannello in ingresso. Può essere ruotato per consentire l'ingresso dei cavi di fa…
Leggi la descrizione completa
Leggi la descrizione completa
Questo scaricatore Acti9 iPRD20 protegge le installazioni 1P+N. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 è consigliato per il livello di rischio medio e per la scheda del pannello in ingresso. Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. Questo Acti9 iPRD20 è compatibile con i sistemi di messa a terra TT e TN-S. La tensione di funzionamento massima continua dell'Uc in modalità comune è 260VAC tra il neutro e la terra, e 350VAC tra la fase e la terra. Il livello di protezione della tensione Up in modalità differenziale (tra la fase e il neutro) è 1,1 kV. Il livello di protezione della tensione Up in modalità comune (tra il neutro e la terra) è 1,4 kV. La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 36mm x (H) 85mm x (D) 69mm. Il peso è 211 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
forma della rete TT | SI |
forma della rete TN-S | SI |
forma della rete TN | NO |
dimensione | 2 UM |
fusibile ausiliario integrato | NO |
corrente impulsiva dispersione nominale (8/20) (kA) | 5 |
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 80 |
tipo di montaggio | Guida DIN (top hat rail) 35 mm |
numero di conduttori (esclusa terra) | 1 |
altre forme della rete | NO |
livello di protezione (kV) | 1.1 |
resistenza di cortocircuito (Isccr) (kA) | 50 |
forma della rete IT | NO |
sez. max del conduttore flessibile (a filo sottile) (mm²) | 35 |
max. corrente di scarica (8/20) (kA) | 20 |
sez. max del conduttore rigido (uni-/multifilare) (mm²) | 35 |
forma della rete TN-C | NO |
Protezione da cortocircuito integrata | NO |
grado di protezione (IP) | IP20 |
tensione permanente AC max. (V) | 350 |
livello di protezione N-PE (kV) | 1.4 |
segnalazione nell’apparecchio | Ottico |
Assenza di correnti di dispersione | NO |
forma della rete TN-C-S | NO |
livello di protezione L-N (kV) | 1.1 |
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) | 40 |
classe di prova tipo 2 | SI |
tensione nominale AC (V) | 230 |
forma della rete DC | NO |
con contatto telecomunicazioni | NO |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9L20500 |
EAN Code | 3606480506499 |
