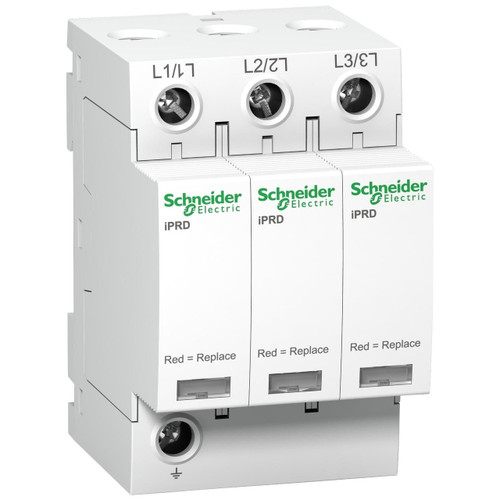

SPD iPRD65r 3P 20kA riport. estr. Tipo 2
SNRA9L65301
SCHNEIDER ELECTRIC
Questo scaricatore Acti9 iPRD65r protegge le installazioni 3P. Consente di sostituire rapidamente le cartucce danneggiate. Il dispositivo di questo tipo 2 è consigliato per il livello di rischio molto elevato e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio La car…
Leggi la descrizione completa
Leggi la descrizione completa
Questo scaricatore Acti9 iPRD65r protegge le installazioni 3P. Consente di sostituire rapidamente le cartucce danneggiate. Il dispositivo di questo tipo 2 è consigliato per il livello di rischio molto elevato e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio La cartuccia deve essere modificata. Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. È compatibile con il sistema di messa a terra TT e TN-S. La tensione di funzionamento massima continua dell'Uc in modalità comune è 260VAC tra il neutro e la terra, e 350VAC tra la fase e la terra. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. Il livello di protezione per tensione Up è 1,5 kV in modalità comune (L/PE) e in modalità differenziale (L/N). La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 69mm. Il peso è 393 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
grado di protezione (IP) | IP20 |
Protezione da cortocircuito integrata | NO |
fusibile ausiliario integrato | NO |
forma della rete TN-C-S | NO |
resistenza di cortocircuito (Isccr) (kA) | 50 |
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 80 |
sez. max del conduttore flessibile (a filo sottile) (mm²) | 35 |
segnalazione nell’apparecchio | Ottico |
forma della rete TN-S | NO |
tensione permanente AC max. (V) | 350 |
corrente impulsiva dispersione nominale (8/20) (kA) | 20 |
dimensione | 4 UM |
livello di protezione (kV) | 1.5 |
tensione nominale AC (V) | 350 |
tipo di montaggio | Guida DIN (top hat rail) 35 mm |
classe di prova tipo 2 | SI |
forma della rete TN-C | SI |
livello di protezione L-N (kV) | 1.5 |
max. corrente di scarica (8/20) (kA) | 65 |
numero di conduttori (esclusa terra) | 3 |
sez. max del conduttore rigido (uni-/multifilare) (mm²) | 35 |
forma della rete DC | NO |
forma della rete TN | NO |
forma della rete TT | NO |
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) | 80 |
con contatto telecomunicazioni | SI |
Assenza di correnti di dispersione | NO |
livello di protezione N-PE (kV) | 1.5 |
forma della rete IT | NO |
altre forme della rete | NO |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9L65301 |
EAN Code | 3606480504853 |
