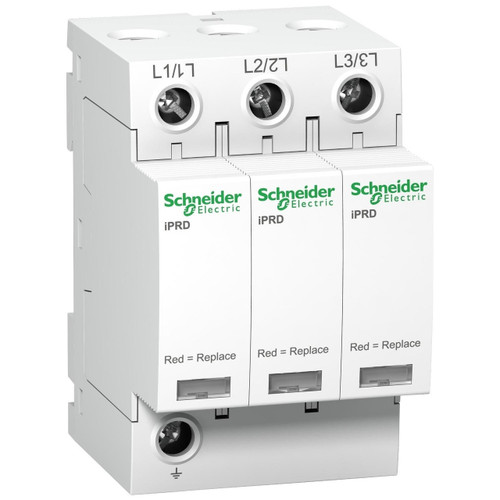

iPRD65r 3P 20kA riport. estr. T2
SNRA9L65321
SCHNEIDER ELECTRIC
Questo scaricatore Acti9 iPRD65r protegge le installazioni 3P. Consente di sostituire rapidamente le cartucce danneggiate. Il dispositivo di questo tipo 2 è consigliato per il livello di rischio molto elevato e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio La car…
Leggi la descrizione completa
Leggi la descrizione completa
Questo scaricatore Acti9 iPRD65r protegge le installazioni 3P. Consente di sostituire rapidamente le cartucce danneggiate. Il dispositivo di questo tipo 2 è consigliato per il livello di rischio molto elevato e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio La cartuccia deve essere modificata. Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. È compatibile con il sistema di messa a terra TT e TN-S. La tensione di funzionamento continua massima Uc in modalità comune (tra la fase e la terra) è di 460 V AC. Il livello di protezione della tensione Up in modalità comune (tra la fase e la terra) è 2,3 kV. La tensione di esercizio nominale Ue è 230VAC o 400VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 54mm x (H) 85mm x (D) 69mm. Il peso è 340 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) | 80 |
sez. max del conduttore rigido (uni-/multifilare) (mm²) | 25 |
tensione permanente AC max. (V) | 460 |
numero di conduttori (esclusa terra) | 3 |
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 80 |
max. corrente di scarica (8/20) (kA) | 65 |
forma della rete TN-C | NO |
fusibile ausiliario integrato | NO |
forma della rete TN-C-S | NO |
dimensione | 3 UM |
livello di protezione L-N (kV) | 2 |
classe di prova tipo 2 | SI |
forma della rete TN-S | NO |
forma della rete DC | NO |
Assenza di correnti di dispersione | NO |
con contatto telecomunicazioni | SI |
tensione nominale AC (V) | 400 |
forma della rete TN | NO |
grado di protezione (IP) | IP20 |
altre forme della rete | NO |
livello di protezione (kV) | 2.3 |
resistenza di cortocircuito (Isccr) (kA) | 50 |
tipo di montaggio | Guida DIN (top hat rail) 35 mm |
segnalazione nell’apparecchio | Ottico |
forma della rete IT | SI |
Protezione da cortocircuito integrata | NO |
corrente impulsiva dispersione nominale (8/20) (kA) | 20 |
sez. max del conduttore flessibile (a filo sottile) (mm²) | 16 |
forma della rete TT | NO |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9L65321 |
EAN Code | 3606480801648 |
Gestione | |
Validità listino | 01/07/2025 |
