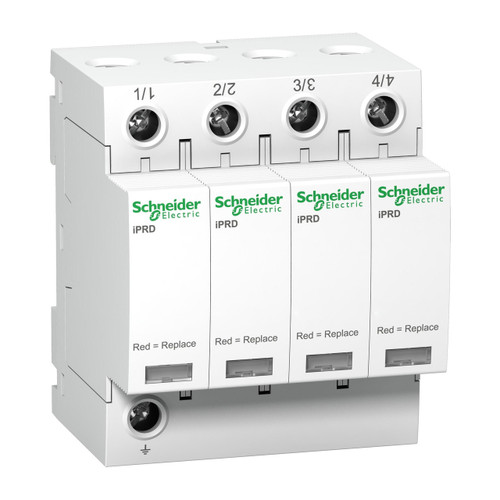

SPD iPRD65r 4P 20kA riport. estr. Tipo 2
SNRA9L65401
SCHNEIDER ELECTRIC
Questo scaricatore Acti9 iPRD65r protegge le installazioni 4P. Consente di sostituire rapidamente le cartucce danneggiate. Il dispositivo di questo tipo 2 è consigliato per il livello di rischio molto elevato e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio La car…
Leggi la descrizione completa
Leggi la descrizione completa
Questo scaricatore Acti9 iPRD65r protegge le installazioni 4P. Consente di sostituire rapidamente le cartucce danneggiate. Il dispositivo di questo tipo 2 è consigliato per il livello di rischio molto elevato e per la scheda del pannello in ingresso. Offre la segnalazione remota del messaggio La cartuccia deve essere modificata. Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. È compatibile con il sistema di messa a terra TT e TN-S. La tensione di funzionamento massima in continuo Uc in modalità comune (L/PE o N/PE) è 350 V AC. Il livello di protezione della tensione Up in modalità comune (L/PE o n/PE) è 1,5 kV. La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 85mm x (D) 69mm. Il peso è 517 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
tensione nominale AC (V) | 350 |
classe di prova tipo 2 | SI |
sez. max del conduttore flessibile (a filo sottile) (mm²) | 16 |
max. tensione PV (V) | 400 |
con contatto telecomunicazioni | SI |
livello di protezione (kV) | 1.5 |
tensione permanente AC max. (V) | 350 |
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) | 80 |
forma della rete TN-C-S | NO |
forma della rete TN-S | NO |
tipo di montaggio | Guida DIN (top hat rail) 35 mm |
Protezione da cortocircuito integrata | NO |
forma della rete IT | NO |
forma della rete DC | NO |
fusibile ausiliario integrato | NO |
altre forme della rete | NO |
resistenza di cortocircuito (Isccr) (kA) | 50 |
numero di conduttori (esclusa terra) | 4 |
Assenza di correnti di dispersione | NO |
livello di protezione N-PE (kV) | 1.5 |
grado di protezione (IP) | IP20 |
forma della rete TT | NO |
dimensione | 4 UM |
max. corrente di scarica (8/20) (kA) | 65 |
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 80 |
corrente impulsiva dispersione nominale (8/20) (kA) | 20 |
forma della rete TN | NO |
segnalazione nell’apparecchio | Ottico |
forma della rete TN-C | SI |
sez. max del conduttore rigido (uni-/multifilare) (mm²) | 25 |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9L65401 |
EAN Code | 3606480504839 |
