C120N 1P C 100A 10000A

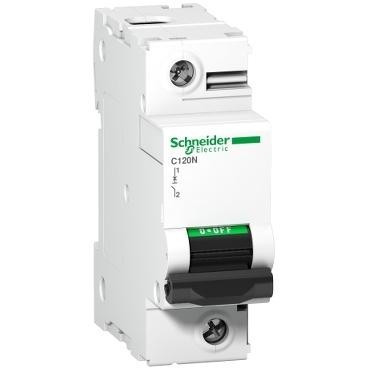

Questo Acti9 C120N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 1P con 1 polo protetto, corrente nominale di 100A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 3 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2 e a 3 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. La presenza di una striscia verde garantisce il contatto fisico aperto e consente di eseguire il lavoro in sicurezza sul circuito a valle. Ha una buona capacità di resistenza alla sovratensione. Il prodotto è progettato per offrire un livello di prestazioni industriale elevato e presenta una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue passa da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 3 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 27 mm x (L) 81 mm x (P) 73 mm. Il peso è 0,205 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
