iID 2P 80A 30mA Tipo AC
SNRA9R11280
SCHNEIDER ELECTRIC
Acti9 iID è un interruttore a corrente residua (RCCB) modulare e affidabile. È un interruttore 2P con corrente nominale In di 80 A, classe di protezione di tipo AC e una sensibilità alla dispersione a terra di 30 mA. Questo prodotto protegge contro le scosse elettriche da contatti diretti o indirett…
Leggi la descrizione completa
Leggi la descrizione completa

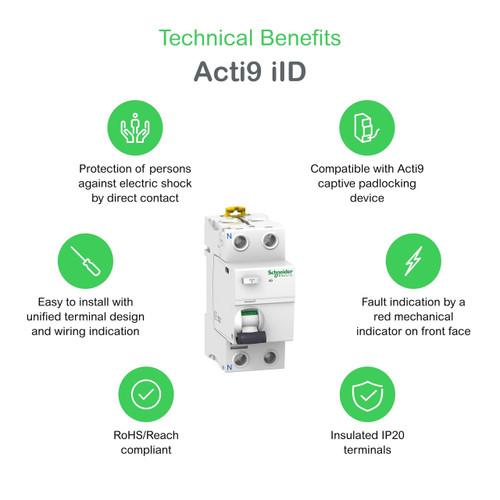

Acti9 iID è un interruttore a corrente residua (RCCB) modulare e affidabile. È un interruttore 2P con corrente nominale In di 80 A, classe di protezione di tipo AC e una sensibilità alla dispersione a terra di 30 mA. Questo prodotto protegge contro le scosse elettriche da contatti diretti o indiretti e da rischi di incendio. Esegue la funzione di scollegamento dei circuiti elettrici in caso di guasto a terra. Il suo indicatore Visitrip esclusivo riduce il tempo di intervento mostrando il dispositivo difettoso con un indicatore meccanico sul lato anteriore. Questo prodotto presenta anche una finestra VisiSafe con una striscia verde sulla leva che indica l'apertura completa dei poli consentendo la manutenzione a valle. Il prodotto è conforme alla norma EN/IEC 61008-1. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 1500 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 10 kA. La durata elettrica è fino a 10000 cicli. La durata meccanica è fino a 20000 cicli. La tensione di esercizio Ue è da 220VAC a 240 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 6 kV. La frequenza è di 50 Hz o 60 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 4. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 36mm x (H) 91mm x (D) 73,5mm. Il peso è 0,21 kg. Ha un grado di protezione IP20. Diventa IP40 quando è inserito in un armadio modulare secondo la norma IEC/EN 60529. La temperatura di funzionamento va da -5°C a 60°C. La temperatura di stoccaggio va da -40° C a 85°C.
corrente di dimensionamento (A) | 80 |
frequenza | 50/60 Hz |
sezione conduttore collegabile unifilare (mm²) | 1 |
tipo di tensione | AC |
resistenza di tensione ad impulso nominale Uimp (kV) | 6 |
tensione di dimensionamento (kV) | 230 |
corrente di guasto nominale (A) | 0.03 |
numero di poli | 2 |
con dispositivo di bloccaggio | SI |
tensione di isolamento nominale Ui (V) | 500 |
dispositivi supplementari possibili | SI |
larghezza in unità di suddivisione | 2 |
tipo con ritardo breve | NO |
resistenza a corrente impulsiva (kA) | 0.25 |
antideflagrante | NO |
sezione conduttore collegabile multifilare (mm²) | 1 |
potenza dissipata (W) | 5.6 |
grado di inquinamento | 3 |
tipo di corrente di guasto | AC |
temperatura ambiente durante il funzionamento (°C) | -5 |
tipo di montaggio | Guida DIN |
profondità di incasso (mm) | 44 |
grado di protezione (IP) | IP20 |
tipo selettivo | NO |
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | SDECBTIND |
Famiglia Di Sconto Descrizione | Modulari Terziario Industriale |
Famiglia Statistica Codice | SDECBTINDMA9 |
Famiglia Statistica Descrizione | Modulari Industriale Acti9-NG125 |
Codici | |
Codice produttore | A9R11280 |
EAN Code | 3606480089206 |
Gestione | |
Validità listino | 01/07/2025 |
