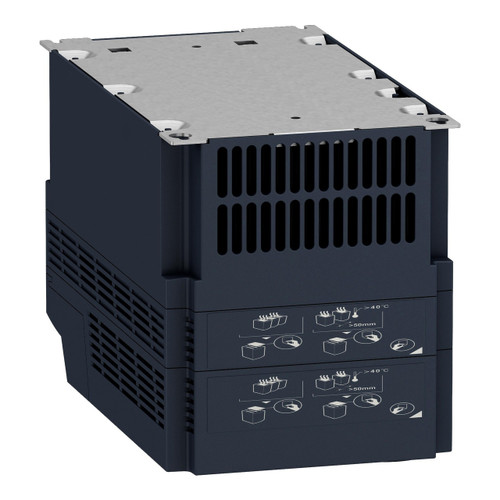

Variatore di velocità ATV320 - 11kW - 380...500V - 3 phase - book
SNRATV320D11N4B
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 11kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - num…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 11kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 27,2 A a 500 V per impiego pesante, 35,4 A a 380 V per impiego pesante - Isc linea presunta: 22 kA - profilo di controllo motore asincrono: voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1), STO (safe torque off) SIL 3, SMS (safe maximum speed) - compatibilità: Modbus, CANopen - scheda opzioni: modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profinet, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta il protocollo per EtherNet/IP | SI |
numero di interfacce HW seriali RS232 | 0 |
impiego ammesso in ambito industriale | SI |
tipo di protezione (NEMA) | 1 |
supporta il protocollo per PROFINET CBA | NO |
supporta protocollo DeviceNet | SI |
supporta protocollo Data-Highway | NO |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
numero di uscite analogiche | 1 |
supporta il protocollo per altri sistemi bus | SI |
funzionamento a 4 quadranti possibile | SI |
numero di interfacce HW seriali RS422 | 0 |
supporta il protocollo per PROFINET IO | SI |
tensione di rete (V) | 380-500 |
numero di fasi d’uscita | 3 |
supporta protocollo per BACnet | NO |
frequenza di rete | 50/60 Hz |
supporta il protocollo per SERCOS | NO |
numero di ingressi analogici | 3 |
profondità (mm) | 232 |
numero di interfacce HW USB | 0 |
supporta protocollo INTERBUS | NO |
supporta protocollo PROFIBUS | SI |
con elemento di comando | SI |
supporta il protocollo per PROFIsafe | NO |
con interfaccia ottica | NO |
altezza (mm) | 330 |
max. frequenza d’uscita (Hz) | 599 |
numero di interfacce HW seriali RS485 | 1 |
numero di fasi d’entrata | 3 |
supporta protocollo CAN | SI |
supporta il protocollo per DeviceNet Safety | NO |
grado di protezione (IP) | IP20 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 11 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta il protocollo per LON | NO |
supporta protocollo EIB | 380-500 |
chopper di frenatura integrato | SI |
con collegamento PC | SI |
numero di interfacce HW altre | 1 |
supporta protocollo SUCONET | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
numero di ingressi digitali | 6 |
numero di interfacce HW PROFINET | 0 |
corrente di uscita nominale I2N (A) | 27.7 |
supporta il protocollo per AS-Interface Safety at Work | NO |
larghezza (mm) | 180 |
numero di interfacce HW seriali TTY | 0 |
supporta protocollo ASI | NO |
supporta protocollo TCP/IP | SI |
supporta protocollo MODBUS | SI |
numero di interfacce HW Industrial Ethernet | 0 |
protocollo INTERBUS per Safety | NO |
tipo di convertitore | inverter a tensione impressa |
supporta il protocollo per SafetyBUS p | NO |
supporta il protocollo per Foundation Fieldbus | NO |
tensione d’uscita massima (V) | 500 |
numero di interfacce HW parallele | 0 |
numero di uscite digitali | 1 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 11 |
Scheda tecnica WEB
Manuale installazione
Certificato REACH
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Manuale installazione
Certificato REACH
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320D11N4B |
EAN Code | 3606480931314 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
