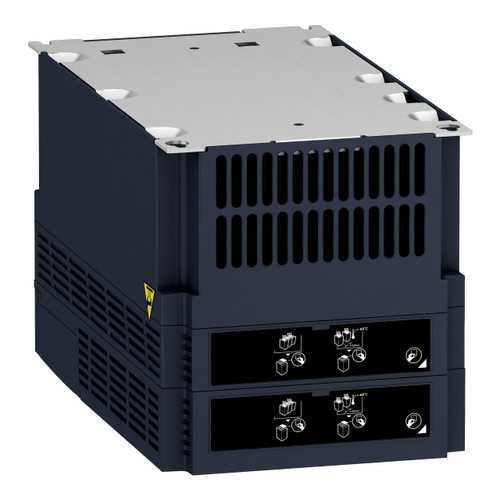

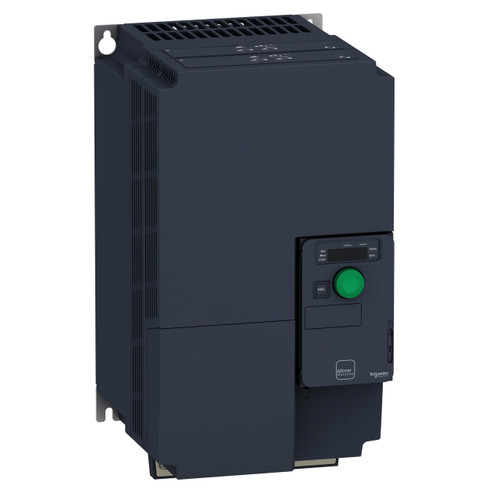

Variatore di velocità ATV320 - 11kW - 600V - trifase - compatto
SNRATV320D11S6C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 11kW, 600V, trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi dell…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 11kW, 600V, trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 14,1 A a 600 V per impiego pesante, 15,8 A a 525 V per impiego pesante - Isc linea presunta: 22 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1), STO (safe torque off) SIL 3, SMS (safe maximum speed) - compatibilità: Modbus, CANopen - scheda opzioni: modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profibus DP V1. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
larghezza (mm) | 180 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
con collegamento PC | SI |
supporta protocollo DeviceNet | SI |
supporta protocollo CAN | SI |
grado di protezione (IP) | IP20 |
supporta il protocollo per altri sistemi bus | SI |
numero di ingressi digitali | 6 |
supporta protocollo ASI | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 11 |
numero di interfacce HW Industrial Ethernet | 0 |
profondità (mm) | 198 |
supporta il protocollo per Foundation Fieldbus | NO |
tensione d’uscita massima (V) | 600 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 11 |
supporta protocollo TCP/IP | SI |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW seriali RS485 | 1 |
supporta il protocollo per SERCOS | NO |
funzionamento a 4 quadranti possibile | SI |
supporta protocollo INTERBUS | NO |
tensione di rete (V) | 525-600 |
numero di fasi d’entrata | 3 |
numero di interfacce HW altre | 1 |
frequenza di rete | 50/60 Hz |
numero di interfacce HW seriali TTY | 0 |
supporta protocollo per BACnet | NO |
con elemento di comando | SI |
tipo di protezione (NEMA) | 1 |
supporta protocollo Data-Highway | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
supporta il protocollo per DeviceNet Safety | NO |
numero di interfacce HW seriali RS422 | 0 |
numero di fasi d’uscita | 3 |
altezza (mm) | 330 |
supporta il protocollo per SafetyBUS p | NO |
numero di interfacce HW seriali RS232 | 0 |
supporta il protocollo per PROFINET IO | SI |
numero di uscite digitali | 1 |
tipo di convertitore | inverter a tensione impressa |
corrente di uscita nominale I2N (A) | 17 |
numero di interfacce HW USB | 0 |
chopper di frenatura integrato | 525-600 |
max. frequenza d’uscita (Hz) | 599 |
supporta il protocollo per EtherNet/IP | SI |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
con interfaccia ottica | NO |
supporta protocollo EIB | NO |
protocollo INTERBUS per Safety | NO |
supporta protocollo PROFIBUS | SI |
supporta il protocollo per LON | NO |
supporta protocollo SUCONET | NO |
numero di interfacce HW PROFINET | 0 |
numero di uscite analogiche | 1 |
impiego ammesso in ambito industriale | SI |
numero di interfacce HW parallele | 0 |
supporta protocollo MODBUS | SI |
supporta il protocollo per PROFIsafe | NO |
numero di ingressi analogici | 3 |
Manuale installazione
Scheda tecnica WEB
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320D11S6C |
EAN Code | 3606480966859 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
