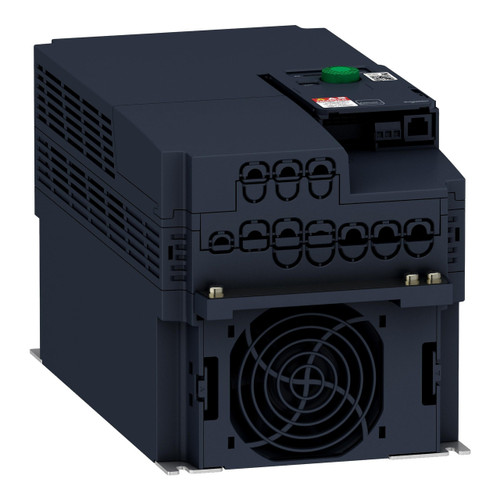

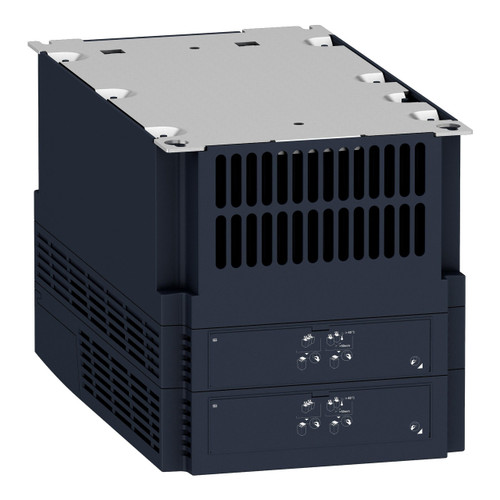

Variatore di velocità ATV320 - 15kW - 200V trifase - compatto
SNRATV320D15M3C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 15kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi della…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 15kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 67,1 A a 240 V per impiego pesante, 79,7 A a 200 V per impiego pesante - Isc linea presunta: 22 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, voltage/frequency ratio, 2 points, flux vector control without sensor, standard - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), STO (safe torque off) SIL 3, SS1 (safe stop 1), SMS (safe maximum speed) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
numero di fasi d’uscita | 3 |
numero di interfacce HW altre | 1 |
numero di fasi d’entrata | 3 |
numero di ingressi analogici | 3 |
numero di interfacce HW PROFINET | 0 |
supporta il protocollo per AS-Interface Safety at Work | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 15 |
supporta protocollo CAN | SI |
numero di interfacce HW seriali RS485 | 1 |
impiego ammesso in ambito industriale | SI |
supporta il protocollo per altri sistemi bus | SI |
supporta il protocollo per DeviceNet Safety | NO |
chopper di frenatura integrato | SI |
tensione d’uscita massima (V) | 240 |
tipo di convertitore | inverter a tensione impressa |
numero di interfacce HW seriali RS422 | 0 |
con interfaccia ottica | NO |
supporta protocollo EIB | NO |
supporta il protocollo per EtherNet/IP | SI |
frequenza di rete | 50/60 Hz |
supporta protocollo DeviceNet | SI |
supporta protocollo Data-Highway | NO |
supporta protocollo SUCONET | NO |
supporta il protocollo per SERCOS | NO |
con elemento di comando | SI |
tensione di rete (V) | 200-240 |
numero di interfacce HW USB | 0 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
numero di interfacce HW seriali RS232 | 0 |
supporta protocollo PROFIBUS | SI |
supporta il protocollo per SafetyBUS p | NO |
numero di ingressi digitali | 6 |
numero di interfacce HW Industrial Ethernet | 0 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta il protocollo per Foundation Fieldbus | NO |
funzionamento a 4 quadranti possibile | SI |
numero di uscite digitali | 1 |
supporta il protocollo per PROFINET CBA | NO |
corrente di uscita nominale I2N (A) | 66 |
con collegamento PC | SI |
supporta protocollo ASI | NO |
tipo di protezione (NEMA) | 1 |
max. frequenza d’uscita (Hz) | 599 |
supporta il protocollo per PROFINET IO | SI |
numero di uscite analogiche | 1 |
supporta protocollo MODBUS | SI |
supporta il protocollo per LON | NO |
numero di interfacce HW parallele | 0 |
larghezza (mm) | 200-240 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 15 |
supporta protocollo INTERBUS | NO |
protocollo INTERBUS per Safety | NO |
grado di protezione (IP) | IP20 |
numero di interfacce HW seriali TTY | 0 |
supporta protocollo per BACnet | NO |
supporta il protocollo per PROFIsafe | NO |
altezza (mm) | 330 |
profondità (mm) | 198 |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta protocollo TCP/IP | SI |
Scheda tecnica WEB
Certificato REACH
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Certificato REACH
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | P |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320D15M3C |
EAN Code | 3606480966705 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
