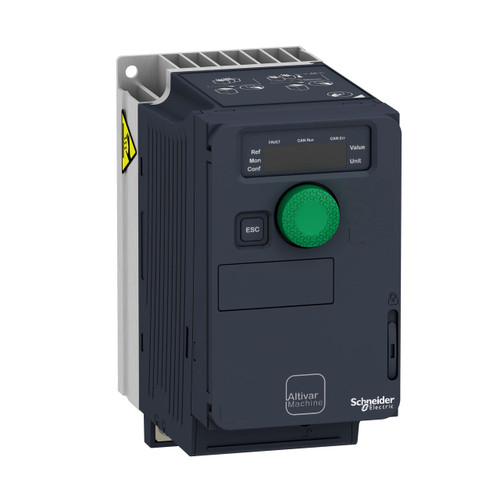

Variatore di velocità ATV320 - 0.18kW - 200...240V - 1 phase - compatto
SNRATV320U02M2C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 0,18kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - numero di fasi della rete: 1 fa…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 0,18kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - numero di fasi della rete: 1 fase - corrente di linea: 3,1 A a 200 V per impiego pesante, 2,6 A a 240 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: SMS (safe maximum speed), SS1 (safe stop 1), GDL (guard door locking), SLS (safe limited speed), STO (safe torque off) SIL 3 - compatibilità: Modbus, CANopen - scheda opzioni: modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profibus DP V1, modulo comunicazione : Profinet, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
numero di fasi d’uscita | 3 |
numero di ingressi digitali | 6 |
numero di interfacce HW seriali TTY | 0 |
numero di interfacce HW seriali RS422 | 0 |
tensione d’uscita massima (V) | 240 |
funzionamento a 4 quadranti possibile | SI |
numero di interfacce HW seriali RS232 | 0 |
supporta il protocollo per altri sistemi bus | SI |
frequenza di rete | 50/60 Hz |
supporta il protocollo per PROFINET IO | SI |
tipo di protezione (NEMA) | 1 |
numero di interfacce HW Industrial Ethernet | 0 |
supporta protocollo MODBUS | SI |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di interfacce HW parallele | 0 |
numero di fasi d’entrata | 1 |
tensione di rete (V) | 200-240 |
numero di interfacce HW seriali RS485 | 1 |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per SafetyBUS p | NO |
con collegamento PC | SI |
con interfaccia ottica | NO |
grado di protezione (IP) | IP20 |
max. frequenza d’uscita (Hz) | 599 |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW USB | 0 |
supporta il protocollo per Foundation Fieldbus | NO |
supporta il protocollo per EtherNet/IP | 200-240 |
numero di interfacce HW altre | 1 |
profondità (mm) | 109 |
supporta il protocollo per PROFIsafe | NO |
larghezza (mm) | 72 |
supporta protocollo INTERBUS | NO |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per LON | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 0.18 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta il protocollo per DeviceNet Safety | NO |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 0.18 |
con elemento di comando | SI |
corrente di uscita nominale I2N (A) | 1.5 |
numero di uscite digitali | 1 |
supporta protocollo CAN | SI |
tipo di convertitore | inverter a tensione impressa |
supporta protocollo Data-Highway | NO |
numero di uscite analogiche | 1 |
supporta protocollo DeviceNet | SI |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta protocollo SUCONET | NO |
chopper di frenatura integrato | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta protocollo per BACnet | NO |
numero di ingressi analogici | 3 |
altezza (mm) | 143 |
supporta protocollo EIB | NO |
supporta protocollo ASI | NO |
numero di interfacce HW PROFINET | 0 |
supporta protocollo TCP/IP | SI |
supporta protocollo PROFIBUS | SI |
impiego ammesso in ambito industriale | SI |
Scheda tecnica WEB
Certificato REACH
Manuale installazione
Certificazione materiali pericolosi
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Certificato REACH
Manuale installazione
Certificazione materiali pericolosi
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U02M2C |
EAN Code | 3606480966514 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
