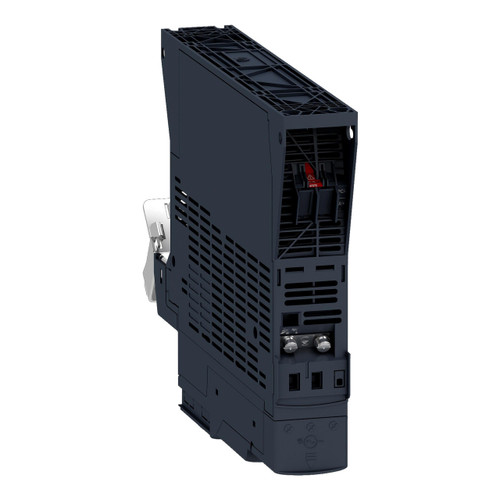

Variatore di velocità ATV320 - 0.37kW - 200...240V - 1 phase - book
SNRATV320U04M2B
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 0,37kW, 200...240V, 1 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - n…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 0,37kW, 200...240V, 1 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 1 fase - corrente di linea: 4,3 A a 240 V per impiego pesante, 5,2 A a 200 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: SS1 (safe stop 1), STO (safe torque off) SIL 3, GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profinet, modulo comunicazione : Ethernet/IP, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profibus DP V1. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
grado di protezione (IP) | IP20 |
numero di interfacce HW seriali TTY | 0 |
supporta il protocollo per PROFINET IO | SI |
numero di uscite analogiche | 1 |
tipo di convertitore | inverter a tensione impressa |
numero di interfacce HW altre | 1 |
numero di fasi d’entrata | 1 |
supporta protocollo TCP/IP | SI |
supporta il protocollo per EtherNet/IP | SI |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per Foundation Fieldbus | NO |
tensione di rete (V) | 200-240 |
chopper di frenatura integrato | SI |
supporta protocollo ASI | NO |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 0.37 |
supporta protocollo per BACnet | NO |
numero di interfacce HW USB | 0 |
supporta protocollo SUCONET | NO |
larghezza (mm) | 45 |
numero di ingressi digitali | 6 |
altezza (mm) | 325 |
supporta protocollo PROFIBUS | SI |
impiego ammesso in ambito residenziale e commerciale | 200-240 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta il protocollo per SafetyBUS p | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
corrente di uscita nominale I2N (A) | 3.3 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 0.37 |
supporta il protocollo per SERCOS | NO |
supporta protocollo CAN | SI |
impiego ammesso in ambito industriale | SI |
numero di interfacce HW Industrial Ethernet | 0 |
supporta protocollo MODBUS | SI |
numero di fasi d’uscita | 3 |
supporta protocollo INTERBUS | NO |
supporta protocollo DeviceNet | SI |
con interfaccia ottica | NO |
numero di interfacce HW parallele | 0 |
numero di interfacce HW seriali RS232 | 0 |
numero di ingressi analogici | 3 |
con elemento di comando | SI |
supporta il protocollo per PROFINET CBA | NO |
supporta il protocollo per LON | NO |
profondità (mm) | 245 |
numero di interfacce HW seriali RS485 | 1 |
tensione d’uscita massima (V) | 240 |
frequenza di rete | 50/60 Hz |
supporta protocollo EIB | NO |
supporta il protocollo per altri sistemi bus | SI |
numero di interfacce HW PROFINET | 0 |
funzionamento a 4 quadranti possibile | SI |
supporta protocollo Data-Highway | NO |
supporta il protocollo per DeviceNet Safety | NO |
numero di interfacce HW seriali RS422 | 0 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta il protocollo per PROFIsafe | NO |
numero di uscite digitali | 1 |
con collegamento PC | SI |
max. frequenza d’uscita (Hz) | 599 |
Certificato REACH
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U04M2B |
EAN Code | 3606480966323 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
