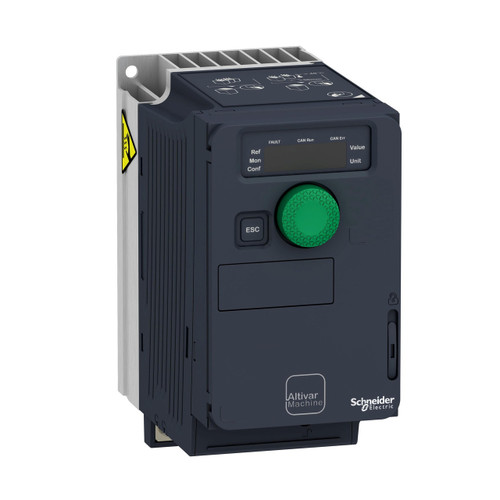

Variatore di velocità ATV320 - 0,37kW - 200V trifase - compatto
SNRATV320U04M3C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 0,37kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: senza filtro EMC - numero di fasi della rete: 3 fasi - corrente di line…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 0,37kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: senza filtro EMC - numero di fasi della rete: 3 fasi - corrente di linea: 3 A a 240 V per impiego pesante, 3,6 A a 200 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: STO (safe torque off) SIL 3, GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed), SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : Profibus DP V1, modulo comunicazione : Profinet, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : DeviceNet, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Ethernet Powerlink. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 0.37 |
supporta il protocollo per Foundation Fieldbus | NO |
supporta protocollo DeviceNet | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
profondità (mm) | 128 |
supporta il protocollo per DeviceNet Safety | NO |
supporta protocollo INTERBUS | NO |
numero di interfacce HW seriali TTY | 0 |
grado di protezione (IP) | IP20 |
supporta il protocollo per SafetyBUS p | NO |
larghezza (mm) | 72 |
numero di ingressi analogici | 3 |
supporta il protocollo per AS-Interface Safety at Work | NO |
supporta protocollo CAN | SI |
tipo di convertitore | inverter a tensione impressa |
supporta protocollo per BACnet | NO |
tensione di rete (V) | 200-240 |
numero di interfacce HW seriali RS422 | 0 |
max. frequenza d’uscita (Hz) | 599 |
numero di uscite analogiche | 1 |
supporta protocollo MODBUS | SI |
numero di interfacce HW Industrial Ethernet | 0 |
con interfaccia ottica | NO |
numero di interfacce HW USB | 0 |
supporta il protocollo per LON | NO |
funzionamento a 4 quadranti possibile | SI |
supporta il protocollo per EtherNet/IP | SI |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per PROFIsafe | NO |
supporta il protocollo per PROFINET CBA | NO |
supporta protocollo ASI | NO |
supporta protocollo SUCONET | NO |
supporta protocollo PROFIBUS | SI |
tipo di protezione (NEMA) | 1 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 0.37 |
numero di interfacce HW parallele | 0 |
con collegamento PC | SI |
con elemento di comando | SI |
impiego ammesso in ambito industriale | SI |
altezza (mm) | 143 |
numero di interfacce HW PROFINET | 0 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
tensione d’uscita massima (V) | 240 |
numero di interfacce HW seriali RS232 | 0 |
numero di fasi d’entrata | 3 |
supporta il protocollo per altri sistemi bus | SI |
numero di ingressi digitali | 6 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
corrente di uscita nominale I2N (A) | 3.3 |
supporta il protocollo per SERCOS | NO |
chopper di frenatura integrato | SI |
supporta protocollo EIB | NO |
frequenza di rete | 50/60 Hz |
supporta il protocollo per PROFINET IO | 200-240 |
numero di interfacce HW seriali RS485 | 1 |
numero di uscite digitali | 1 |
supporta protocollo TCP/IP | SI |
supporta protocollo Data-Highway | NO |
numero di fasi d’uscita | 3 |
numero di interfacce HW altre | 1 |
Scheda tecnica WEB
Certificato REACH
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Certificato REACH
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U04M3C |
EAN Code | 3606480966590 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
