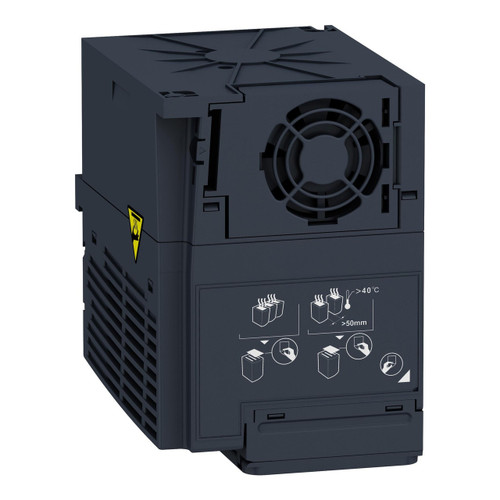

Variatore di velocità ATV320 - 0.55kW - 380...500V - 3 phase - compatto
SNRATV320U06N4C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 0,55kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 0,55kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 1,9 A a 500 V per impiego pesante, 2.4 A a 380 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: SS1 (safe stop 1), SLS (safe limited speed), STO (safe torque off) SIL 3, GDL (guard door locking), SMS (safe maximum speed) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profinet, modulo comunicazione : Ethernet/IP, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profibus DP V1. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
impiego ammesso in ambito residenziale e commerciale | NO |
numero di ingressi digitali | 6 |
supporta protocollo EIB | NO |
numero di ingressi analogici | 3 |
numero di fasi d’uscita | 3 |
supporta il protocollo per PROFIsafe | NO |
protocollo INTERBUS per Safety | NO |
funzionamento a 4 quadranti possibile | SI |
numero di fasi d’entrata | 3 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta protocollo PROFIBUS | SI |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di interfacce HW seriali TTY | 0 |
supporta il protocollo per PROFINET IO | SI |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 0.55 |
con elemento di comando | SI |
numero di uscite digitali | 1 |
supporta protocollo ASI | NO |
con interfaccia ottica | NO |
profondità (mm) | 158 |
supporta il protocollo per DeviceNet Safety | NO |
max. frequenza d’uscita (Hz) | 599 |
numero di interfacce HW Industrial Ethernet | 0 |
numero di uscite analogiche | 1 |
tensione di rete (V) | 380-500 |
supporta il protocollo per EtherNet/IP | SI |
numero di interfacce HW PROFINET | 0 |
tipo di convertitore | inverter a tensione impressa |
impiego ammesso in ambito industriale | SI |
numero di interfacce HW seriali RS485 | 1 |
supporta protocollo TCP/IP | SI |
numero di interfacce HW parallele | 0 |
supporta protocollo SUCONET | NO |
supporta il protocollo per PROFINET CBA | NO |
supporta protocollo MODBUS | SI |
grado di protezione (IP) | IP20 |
numero di interfacce HW USB | 0 |
numero di interfacce HW altre | 1 |
numero di interfacce HW seriali RS232 | 0 |
supporta protocollo per BACnet | NO |
tipo di protezione (NEMA) | 1 |
supporta il protocollo per altri sistemi bus | SI |
supporta il protocollo per LON | NO |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 0.55 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta protocollo CAN | SI |
supporta protocollo INTERBUS | NO |
frequenza di rete | 50/60 Hz |
tensione d’uscita massima (V) | 500 |
con collegamento PC | SI |
supporta protocollo DeviceNet | SI |
larghezza (mm) | 380-500 |
numero di interfacce HW seriali RS422 | 0 |
supporta protocollo Data-Highway | NO |
altezza (mm) | 142 |
supporta il protocollo per SafetyBUS p | NO |
corrente di uscita nominale I2N (A) | 1.9 |
supporta il protocollo per Foundation Fieldbus | NO |
chopper di frenatura integrato | SI |
Scheda tecnica WEB
Manuale installazione
Certificato REACH
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Manuale installazione
Certificato REACH
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U06N4C |
EAN Code | 3606480966729 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
