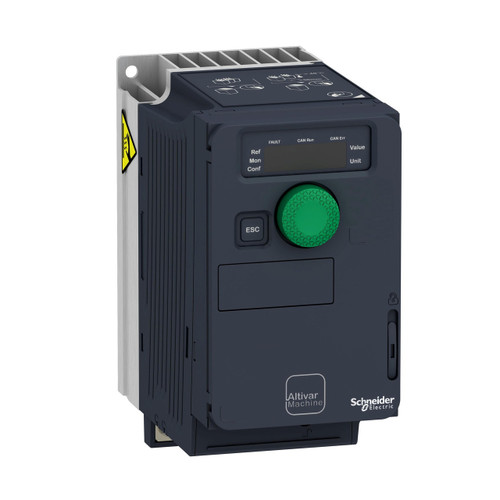

Variatore di velocità ATV320 - 0,75kW - 200V trifase - compatto
SNRATV320U07M3C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 0,75kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - numero di fasi della rete: 3 fasi - corrente di line…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 0,75kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - numero di fasi della rete: 3 fasi - corrente di linea: 5,3 A a 240 V per impiego pesante, 6.3 A a 200 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: SLS (safe limited speed), STO (safe torque off) SIL 3, GDL (guard door locking), SMS (safe maximum speed), SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
tensione di rete (V) | 200-240 |
numero di uscite digitali | 1 |
numero di uscite analogiche | 1 |
numero di interfacce HW seriali RS485 | 1 |
supporta il protocollo per SERCOS | NO |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta protocollo CAN | SI |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di ingressi digitali | 6 |
numero di interfacce HW PROFINET | 0 |
supporta il protocollo per Foundation Fieldbus | NO |
supporta protocollo Data-Highway | NO |
tensione d’uscita massima (V) | 240 |
supporta protocollo EIB | NO |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per LON | NO |
supporta protocollo DeviceNet | SI |
profondità (mm) | 138 |
max. frequenza d’uscita (Hz) | 599 |
grado di protezione (IP) | IP20 |
supporta protocollo per BACnet | NO |
corrente di uscita nominale I2N (A) | 4.8 |
numero di fasi d’uscita | 3 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 0.75 |
supporta protocollo ASI | NO |
numero di interfacce HW seriali TTY | 0 |
numero di fasi d’entrata | 3 |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo TCP/IP | SI |
supporta protocollo SUCONET | NO |
tipo di convertitore | inverter a tensione impressa |
supporta il protocollo per SafetyBUS p | NO |
numero di ingressi analogici | 3 |
supporta il protocollo per PROFIsafe | NO |
supporta il protocollo per altri sistemi bus | SI |
supporta protocollo MODBUS | SI |
altezza (mm) | 143 |
numero di interfacce HW seriali RS232 | 0 |
numero di interfacce HW USB | 0 |
numero di interfacce HW altre | 1 |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW Industrial Ethernet | 0 |
con collegamento PC | SI |
supporta il protocollo per PROFINET IO | SI |
tipo di protezione (NEMA) | 1 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 0.75 |
numero di interfacce HW seriali RS422 | 0 |
supporta protocollo PROFIBUS | SI |
chopper di frenatura integrato | SI |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
con interfaccia ottica | NO |
frequenza di rete | 50/60 Hz |
supporta protocollo INTERBUS | NO |
numero di interfacce HW parallele | 0 |
con elemento di comando | SI |
funzionamento a 4 quadranti possibile | SI |
impiego ammesso in ambito industriale | 200-240 |
supporta il protocollo per DeviceNet Safety | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
larghezza (mm) | 72 |
Scheda tecnica WEB
Certificato REACH
Manuale installazione
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Certificato REACH
Manuale installazione
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U07M3C |
EAN Code | 3606480966613 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
