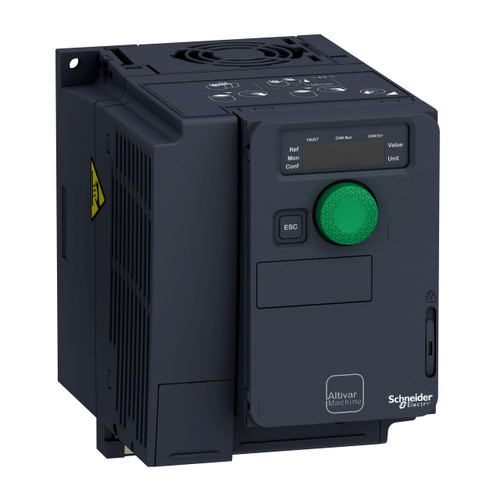

Variatore di velocità ATV320 - 1.1kW - 200...240V - 1 phase - compatto
SNRATV320U11M2C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 1,1kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola …
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 1,1kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 1 fase - corrente di linea: 12,2 A a 200 V per impiego pesante, 10.3 A a 240 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: SS1 (safe stop 1), GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed), STO (safe torque off) SIL 3 - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : Profibus DP V1. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di ingressi analogici | 3 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.1 |
funzionamento a 4 quadranti possibile | SI |
supporta protocollo Data-Highway | NO |
supporta protocollo EIB | NO |
impiego ammesso in ambito industriale | SI |
tipo di convertitore | inverter a tensione impressa |
numero di interfacce HW seriali RS422 | 0 |
tensione d’uscita massima (V) | 240 |
con interfaccia ottica | NO |
numero di interfacce HW Industrial Ethernet | 0 |
supporta protocollo MODBUS | SI |
supporta il protocollo per SERCOS | NO |
numero di fasi d’uscita | 3 |
numero di uscite analogiche | 1 |
supporta protocollo INTERBUS | NO |
chopper di frenatura integrato | SI |
supporta il protocollo per PROFIsafe | NO |
numero di ingressi digitali | 6 |
supporta il protocollo per altri sistemi bus | SI |
numero di interfacce HW parallele | 0 |
numero di interfacce HW USB | 0 |
supporta protocollo SUCONET | NO |
profondità (mm) | 158 |
supporta il protocollo per PROFINET CBA | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 1.1 |
supporta protocollo PROFIBUS | SI |
supporta il protocollo per SafetyBUS p | NO |
altezza (mm) | 142 |
supporta protocollo DeviceNet | SI |
max. frequenza d’uscita (Hz) | 599 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta il protocollo per PROFINET IO | SI |
numero di interfacce HW PROFINET | 0 |
numero di uscite digitali | 1 |
frequenza di rete | 50/60 Hz |
supporta il protocollo per LON | NO |
tensione di rete (V) | 200-240 |
corrente di uscita nominale I2N (A) | 6.9 |
con elemento di comando | SI |
supporta il protocollo per EtherNet/IP | SI |
tipo di protezione (NEMA) | 1 |
grado di protezione (IP) | IP20 |
con collegamento PC | SI |
numero di fasi d’entrata | 1 |
numero di interfacce HW seriali RS232 | 0 |
numero di interfacce HW seriali TTY | 0 |
supporta il protocollo per DeviceNet Safety | NO |
supporta protocollo ASI | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
numero di interfacce HW seriali RS485 | 1 |
supporta protocollo TCP/IP | 200-240 |
larghezza (mm) | 105 |
numero di interfacce HW altre | 1 |
protocollo INTERBUS per Safety | NO |
supporta protocollo CAN | SI |
supporta il protocollo per Foundation Fieldbus | NO |
supporta protocollo per BACnet | NO |
Certificato REACH
Scheda tecnica WEB
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U11M2C |
EAN Code | 3606480966552 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
