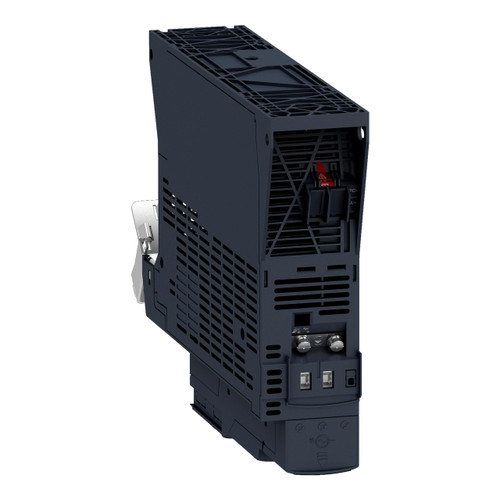

Variatore di velocità ATV320 - 1.1kW - 380...500V - 3 phase - book
SNRATV320U11N4B
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 1,1kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - nu…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 1,1kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 4,4 A a 380 V per impiego pesante, 3,4 A a 500 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, voltage/frequency ratio, 2 points, flux vector control without sensor, standard - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed), STO (safe torque off) SIL 3, SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profinet. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
protocollo INTERBUS per Safety | NO |
supporta il protocollo per PROFIsafe | NO |
tensione di rete (V) | 380-500 |
supporta protocollo INTERBUS | NO |
numero di ingressi analogici | 3 |
numero di uscite analogiche | 1 |
profondità (mm) | 245 |
numero di interfacce HW Industrial Ethernet | 0 |
numero di interfacce HW seriali TTY | 0 |
supporta il protocollo per LON | NO |
numero di ingressi digitali | 6 |
supporta protocollo TCP/IP | SI |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.1 |
supporta protocollo CAN | SI |
supporta il protocollo per SERCOS | NO |
numero di interfacce HW parallele | 0 |
supporta il protocollo per DeviceNet Safety | NO |
supporta il protocollo per SafetyBUS p | NO |
numero di interfacce HW seriali RS232 | 0 |
supporta il protocollo per PROFINET IO | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta protocollo SUCONET | NO |
numero di interfacce HW altre | 1 |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW seriali RS422 | 0 |
con collegamento PC | SI |
corrente di uscita nominale I2N (A) | 3 |
con elemento di comando | SI |
supporta il protocollo per altri sistemi bus | SI |
numero di uscite digitali | 1 |
tipo di convertitore | inverter a tensione impressa |
frequenza di rete | 50/60 Hz |
supporta il protocollo per AS-Interface Safety at Work | NO |
con interfaccia ottica | NO |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
funzionamento a 4 quadranti possibile | SI |
tensione d’uscita massima (V) | 500 |
supporta protocollo EIB | NO |
numero di fasi d’entrata | 3 |
impiego ammesso in ambito industriale | SI |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo ASI | NO |
grado di protezione (IP) | IP20 |
altezza (mm) | 325 |
supporta protocollo per BACnet | NO |
numero di interfacce HW seriali RS485 | 1 |
chopper di frenatura integrato | SI |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta il protocollo per Foundation Fieldbus | 380-500 |
numero di fasi d’uscita | 3 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 1.1 |
larghezza (mm) | 45 |
numero di interfacce HW PROFINET | 0 |
max. frequenza d’uscita (Hz) | 599 |
supporta protocollo DeviceNet | SI |
numero di interfacce HW USB | 0 |
supporta protocollo PROFIBUS | SI |
supporta protocollo Data-Highway | NO |
supporta protocollo MODBUS | SI |
Scheda tecnica WEB
Certificato REACH
Manuale installazione
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Certificato REACH
Manuale installazione
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U11N4B |
EAN Code | 3606480931246 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
