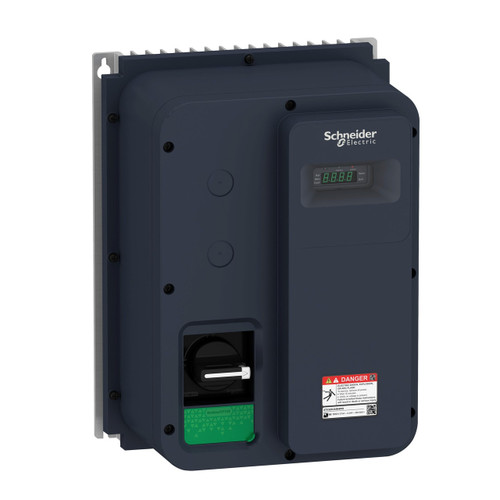

Variatore di velocità ATV320 IP65 1,1KW 500V TRI CON SEZ
SNRATV320U11N4WS
SCHNEIDER ELECTRIC
Variatore di velocità ATV320 IP65 1,1KW 500V TRI CON SEZ. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - numero di fasi della rete: 3 fasi - corren…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320 IP65 1,1KW 500V TRI CON SEZ. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - numero di fasi della rete: 3 fasi - corrente di linea: 3,8 A a 500 V per impiego pesante, 5 A a 380 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - profilo di controllo motore sincrono: controllo vettroiale senza sensore - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: SS1 (safe stop 1), SMS (safe maximum speed), GDL (guard door locking), SLS (safe limited speed), STO (safe torque off) SIL 3 - compatibilità: Modbus, CANopen - scheda opzioni: modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profinet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
tolleranza di tens. rete simmetrica relativa (%) | 10 |
numero di fasi d’entrata | 3 |
supporta il protocollo per SafetyBUS p | NO |
protocollo INTERBUS per Safety | NO |
larghezza (mm) | 250 |
numero di interfacce HW seriali RS422 | 0 |
impiego ammesso in ambito industriale | SI |
supporta protocollo TCP/IP | SI |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW seriali RS485 | 1 |
tipo di protezione (NEMA) | 12 |
altezza (mm) | 340 |
corrente di uscita nominale I2N (A) | 3 |
tipo di convertitore | inverter a tensione impressa |
tensione di rete (V) | 380-500 |
supporta protocollo CAN | SI |
supporta protocollo SUCONET | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di ingressi digitali | 7 |
chopper di frenatura integrato | SI |
numero di interfacce HW Industrial Ethernet | 0 |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo PROFIBUS | SI |
supporta protocollo Data-Highway | NO |
numero di ingressi analogici | 3 |
funzionamento a 4 quadranti possibile | SI |
frequenza di rete | 50/60 Hz |
con collegamento PC | SI |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.1 |
supporta il protocollo per altri sistemi bus | SI |
supporta il protocollo per PROFIsafe | NO |
numero di fasi d’uscita | 3 |
tensione d’uscita massima (V) | 500 |
supporta protocollo per BACnet | NO |
con interfaccia ottica | NO |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
numero di uscite digitali | 3 |
supporta protocollo EIB | NO |
grado di protezione (IP) | IP65 |
supporta il protocollo per Foundation Fieldbus | NO |
con elemento di comando | SI |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 380-500 |
impiego ammesso in ambito residenziale e commerciale | NO |
numero di interfacce HW USB | 0 |
numero di interfacce HW seriali RS232 | 0 |
numero di interfacce HW parallele | 0 |
profondità (mm) | 200 |
numero di interfacce HW PROFINET | 0 |
numero di interfacce HW seriali TTY | 0 |
numero di uscite analogiche | 1 |
numero di interfacce HW altre | 1 |
supporta protocollo INTERBUS | NO |
supporta il protocollo per DeviceNet Safety | NO |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per LON | NO |
supporta protocollo MODBUS | SI |
supporta protocollo DeviceNet | SI |
supporta il protocollo per PROFINET IO | SI |
supporta protocollo ASI | NO |
max. frequenza d’uscita (Hz) | 599 |
Scheda tecnica WEB
Certificato REACH
Manuale utente
Certificazione materiali pericolosi
Manuale installazione
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Certificato REACH
Manuale utente
Certificazione materiali pericolosi
Manuale installazione
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | B |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U11N4WS |
EAN Code | 3606489548667 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
