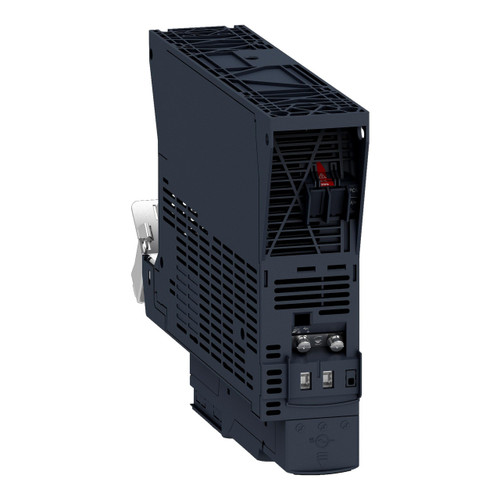

Variatore di velocità ATV320 - 1.5kW - 200...240V - 1 phase - book
SNRATV320U15M2B
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 1,5kW, 200...240V, 1 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - nu…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 1,5kW, 200...240V, 1 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 1 fase - corrente di linea: 13,3 A a 240 V per impiego pesante, 15.9 A a 200 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 2 points, flux vector control without sensor, standard, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: SMS (safe maximum speed), GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1), STO (safe torque off) SIL 3 - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : Ethernet/IP, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Profibus DP V1. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta protocollo per BACnet | NO |
chopper di frenatura integrato | SI |
max. frequenza d’uscita (Hz) | 599 |
tipo di convertitore | inverter a tensione impressa |
funzionamento a 4 quadranti possibile | SI |
numero di uscite analogiche | 1 |
numero di interfacce HW PROFINET | 0 |
supporta il protocollo per LON | NO |
tensione di rete (V) | 200-240 |
larghezza (mm) | 60 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
numero di interfacce HW altre | 1 |
numero di interfacce HW USB | 0 |
supporta protocollo INTERBUS | NO |
impiego ammesso in ambito industriale | SI |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 1.5 |
numero di fasi d’uscita | 3 |
frequenza di rete | 50/60 Hz |
supporta il protocollo per Foundation Fieldbus | NO |
supporta il protocollo per SafetyBUS p | NO |
supporta il protocollo per PROFINET CBA | NO |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.5 |
supporta protocollo PROFIBUS | SI |
supporta protocollo SUCONET | NO |
numero di uscite digitali | 1 |
supporta protocollo CAN | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta il protocollo per PROFIsafe | 200-240 |
numero di ingressi analogici | 3 |
supporta protocollo TCP/IP | SI |
supporta protocollo MODBUS | SI |
numero di ingressi digitali | 6 |
tensione d’uscita massima (V) | 240 |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per altri sistemi bus | SI |
numero di interfacce HW seriali RS422 | 0 |
protocollo INTERBUS per Safety | NO |
numero di interfacce HW parallele | 0 |
numero di fasi d’entrata | 1 |
supporta il protocollo per DeviceNet Safety | NO |
profondità (mm) | 245 |
numero di interfacce HW seriali RS232 | 0 |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di interfacce HW seriali TTY | 0 |
con interfaccia ottica | NO |
numero di interfacce HW Industrial Ethernet | 0 |
con elemento di comando | SI |
supporta protocollo DeviceNet | SI |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo EIB | NO |
supporta protocollo ASI | NO |
numero di interfacce HW seriali RS485 | 1 |
corrente di uscita nominale I2N (A) | 8 |
supporta protocollo Data-Highway | NO |
grado di protezione (IP) | IP20 |
altezza (mm) | 325 |
supporta il protocollo per PROFINET IO | SI |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
con collegamento PC | SI |
Certificato REACH
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U15M2B |
EAN Code | 3606480966361 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
