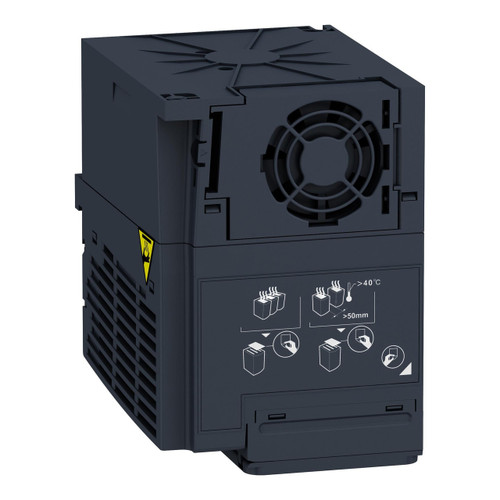

Variatore di velocità ATV320 - 1.5kW - 200...240V - 1 phase - compatto
SNRATV320U15M2C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 1,5kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola …
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 1,5kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 1 fase - corrente di linea: 16 A a 200 V per impiego pesante, 13,4 A a 240 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, voltage/frequency ratio, 2 points, flux vector control without sensor, standard - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed), STO (safe torque off) SIL 3, SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profibus DP V1, modulo comunicazione : Profinet. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
numero di interfacce HW seriali RS422 | 0 |
supporta il protocollo per DeviceNet Safety | NO |
grado di protezione (IP) | IP20 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.5 |
supporta il protocollo per LON | NO |
supporta protocollo SUCONET | NO |
supporta il protocollo per SafetyBUS p | NO |
numero di uscite analogiche | 1 |
numero di fasi d’uscita | 3 |
altezza (mm) | 142 |
tipo di convertitore | inverter a tensione impressa |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta il protocollo per PROFIsafe | NO |
protocollo INTERBUS per Safety | NO |
tipo di protezione (NEMA) | 1 |
numero di fasi d’entrata | 1 |
numero di interfacce HW altre | 1 |
supporta protocollo per BACnet | NO |
tensione di rete (V) | 200-240 |
supporta il protocollo per SERCOS | NO |
supporta protocollo MODBUS | SI |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW seriali RS485 | 1 |
supporta protocollo ASI | NO |
supporta protocollo EIB | NO |
max. frequenza d’uscita (Hz) | 599 |
supporta protocollo DeviceNet | SI |
chopper di frenatura integrato | SI |
profondità (mm) | 158 |
numero di interfacce HW parallele | 0 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 1.5 |
numero di interfacce HW USB | 0 |
supporta il protocollo per PROFINET IO | SI |
funzionamento a 4 quadranti possibile | SI |
supporta protocollo Data-Highway | NO |
numero di interfacce HW seriali RS232 | 0 |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di interfacce HW Industrial Ethernet | 0 |
supporta protocollo CAN | SI |
con interfaccia ottica | NO |
numero di interfacce HW PROFINET | 0 |
tensione d’uscita massima (V) | 240 |
impiego ammesso in ambito industriale | SI |
larghezza (mm) | 105 |
supporta il protocollo per altri sistemi bus | SI |
numero di uscite digitali | 1 |
supporta protocollo PROFIBUS | SI |
corrente di uscita nominale I2N (A) | 8 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
numero di ingressi digitali | 6 |
supporta il protocollo per EtherNet/IP | SI |
numero di interfacce HW seriali TTY | 200-240 |
supporta protocollo TCP/IP | SI |
supporta il protocollo per Foundation Fieldbus | NO |
frequenza di rete | 50/60 Hz |
numero di ingressi analogici | 3 |
supporta protocollo INTERBUS | NO |
con elemento di comando | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
con collegamento PC | SI |
Certificato REACH
Manuale installazione
Scheda tecnica WEB
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Manuale installazione
Scheda tecnica WEB
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U15M2C |
EAN Code | 3606480966569 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
