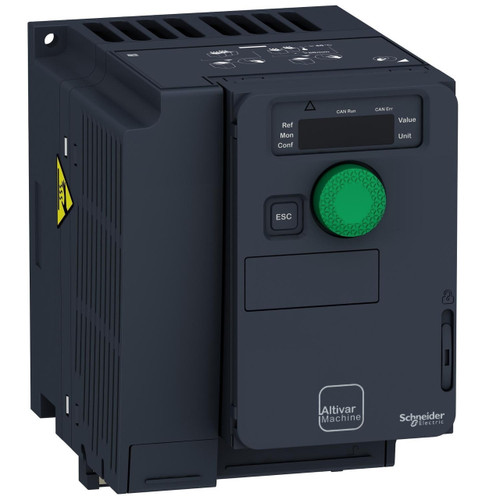

Variatore di velocità ATV320 - 1,5kW - 200V trifase - compatto
SNRATV320U15M3C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 1,5kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi dell…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 1,5kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 11.1 A a 200 V per impiego pesante, 9.3 A a 240 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: SMS (safe maximum speed), GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1), STO (safe torque off) SIL 3 - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profinet. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta protocollo DeviceNet | SI |
supporta protocollo SUCONET | NO |
tipo di protezione (NEMA) | 1 |
numero di interfacce HW Industrial Ethernet | 0 |
tensione di rete (V) | 200-240 |
supporta il protocollo per DeviceNet Safety | NO |
tipo di convertitore | inverter a tensione impressa |
supporta il protocollo per EtherNet/IP | SI |
numero di fasi d’entrata | 3 |
supporta protocollo per BACnet | NO |
tensione d’uscita massima (V) | 240 |
supporta il protocollo per Foundation Fieldbus | NO |
con collegamento PC | SI |
supporta il protocollo per SafetyBUS p | NO |
supporta protocollo PROFIBUS | SI |
supporta il protocollo per PROFINET CBA | NO |
numero di interfacce HW seriali RS422 | 0 |
supporta protocollo MODBUS | SI |
supporta protocollo Data-Highway | NO |
numero di interfacce HW altre | 1 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.5 |
numero di uscite digitali | 1 |
numero di ingressi digitali | 6 |
supporta il protocollo per AS-Interface Safety at Work | NO |
corrente di uscita nominale I2N (A) | 8 |
chopper di frenatura integrato | SI |
supporta protocollo ASI | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta il protocollo per SERCOS | NO |
larghezza (mm) | 105 |
supporta protocollo INTERBUS | NO |
numero di interfacce HW parallele | 0 |
frequenza di rete | 50/60 Hz |
impiego ammesso in ambito industriale | SI |
supporta il protocollo per LON | NO |
numero di interfacce HW seriali RS232 | 200-240 |
numero di uscite analogiche | 1 |
max. frequenza d’uscita (Hz) | 599 |
supporta il protocollo per altri sistemi bus | SI |
supporta il protocollo per PROFINET IO | SI |
con elemento di comando | SI |
profondità (mm) | 138 |
funzionamento a 4 quadranti possibile | SI |
numero di ingressi analogici | 3 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per PROFIsafe | NO |
numero di interfacce HW seriali RS485 | 1 |
numero di fasi d’uscita | 3 |
supporta protocollo CAN | SI |
numero di interfacce HW USB | 0 |
supporta protocollo EIB | NO |
numero di interfacce HW seriali TTY | 0 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 1.5 |
numero di interfacce HW PROFINET | 0 |
con interfaccia ottica | NO |
altezza (mm) | 143 |
grado di protezione (IP) | IP20 |
supporta protocollo TCP/IP | SI |
Certificato REACH
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U15M3C |
EAN Code | 3606480966637 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
