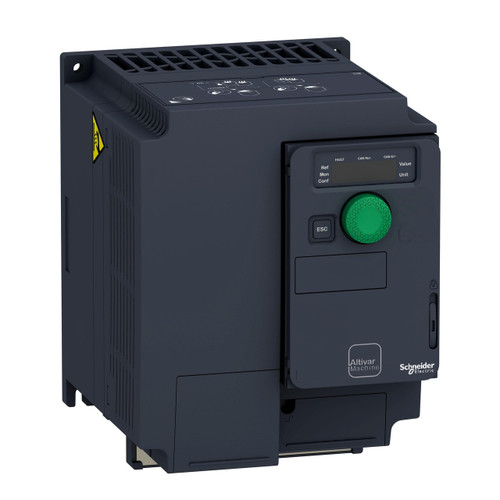

Variatore di velocità ATV320 - 2.2kW - 380...500V - 3 phase - compatto
SNRATV320U22N4C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 2,2kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola …
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 2,2kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 8 A a 380 V per impiego pesante, 6,1 A a 500 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio, 2 points, flux vector control without sensor, standard, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: STO (safe torque off) SIL 3, GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1), SMS (safe maximum speed) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : Profibus DP V1, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profinet, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : EtherCAT RJ45. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta protocollo SUCONET | NO |
supporta il protocollo per EtherNet/IP | SI |
con interfaccia ottica | NO |
supporta il protocollo per PROFINET IO | SI |
tensione di rete (V) | 380-500 |
numero di interfacce HW PROFINET | 0 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 2.2 |
frequenza di rete | 50/60 Hz |
tensione d’uscita massima (V) | 500 |
numero di uscite digitali | 1 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 2.2 |
supporta il protocollo per Foundation Fieldbus | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta protocollo PROFIBUS | SI |
numero di interfacce HW seriali TTY | 0 |
tipo di convertitore | inverter a tensione impressa |
numero di ingressi digitali | 6 |
numero di interfacce HW altre | 1 |
supporta il protocollo per PROFINET CBA | NO |
con collegamento PC | SI |
altezza (mm) | 184 |
supporta protocollo INTERBUS | NO |
supporta il protocollo per DeviceNet Safety | NO |
supporta protocollo TCP/IP | SI |
chopper di frenatura integrato | SI |
impiego ammesso in ambito industriale | SI |
larghezza (mm) | 140 |
supporta il protocollo per SafetyBUS p | NO |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta protocollo MODBUS | SI |
max. frequenza d’uscita (Hz) | 599 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta protocollo CAN | SI |
numero di interfacce HW seriali RS422 | 0 |
profondità (mm) | 158 |
supporta il protocollo per PROFIsafe | NO |
numero di interfacce HW USB | 0 |
supporta protocollo Data-Highway | NO |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
supporta protocollo per BACnet | 380-500 |
tipo di protezione (NEMA) | 1 |
supporta il protocollo per altri sistemi bus | SI |
supporta protocollo DeviceNet | SI |
funzionamento a 4 quadranti possibile | SI |
numero di fasi d’entrata | 3 |
grado di protezione (IP) | IP20 |
numero di interfacce HW parallele | 0 |
numero di ingressi analogici | 3 |
supporta il protocollo per LON | NO |
numero di interfacce HW Industrial Ethernet | 0 |
supporta protocollo EIB | NO |
con elemento di comando | SI |
numero di interfacce HW seriali RS485 | 1 |
numero di interfacce HW seriali RS232 | 0 |
supporta protocollo ASI | NO |
corrente di uscita nominale I2N (A) | 5.5 |
numero di uscite analogiche | 1 |
numero di fasi d’uscita | 3 |
supporta il protocollo per SERCOS | NO |
Manuale installazione
Scheda tecnica WEB
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U22N4C |
EAN Code | 3606480966767 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
