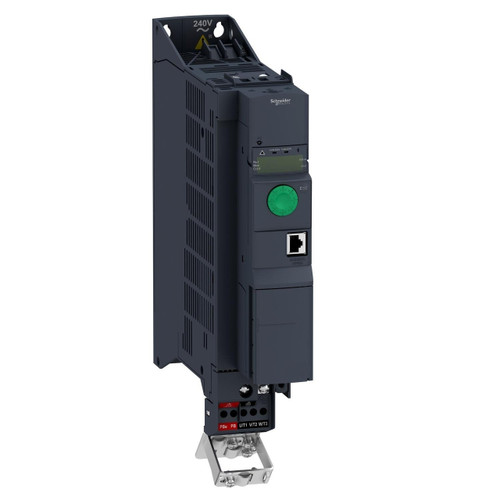

Variatore di velocità ATV320 - 4kW - 380...500V - 3 phase - book
SNRATV320U40N4B
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 4kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - nume…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 4kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 9,9 A a 500 V per impiego pesante, 12,9 A a 380 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: SLS (safe limited speed), SMS (safe maximum speed), STO (safe torque off) SIL 3, GDL (guard door locking), SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : Ethernet Powerlink, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : DeviceNet, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Profibus DP V1, modulo comunicazione : Profinet, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : Ethernet/IP. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta il protocollo per PROFINET CBA | NO |
supporta protocollo SUCONET | NO |
numero di interfacce HW seriali RS422 | 0 |
numero di uscite digitali | 1 |
supporta protocollo ASI | NO |
tensione di rete (V) | 380-500 |
numero di interfacce HW seriali TTY | 0 |
numero di interfacce HW parallele | 0 |
impiego ammesso in ambito industriale | SI |
grado di protezione (IP) | IP20 |
supporta protocollo per BACnet | NO |
numero di fasi d’uscita | 3 |
con elemento di comando | SI |
chopper di frenatura integrato | SI |
supporta protocollo MODBUS | SI |
profondità (mm) | 245 |
numero di ingressi analogici | 3 |
supporta il protocollo per DeviceNet Safety | NO |
numero di ingressi digitali | 6 |
funzionamento a 4 quadranti possibile | SI |
numero di interfacce HW Industrial Ethernet | 0 |
numero di uscite analogiche | 1 |
numero di interfacce HW USB | 0 |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo TCP/IP | SI |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 4 |
supporta il protocollo per PROFINET IO | SI |
con collegamento PC | SI |
supporta protocollo CAN | SI |
supporta il protocollo per SafetyBUS p | NO |
supporta il protocollo per PROFIsafe | NO |
supporta protocollo DeviceNet | SI |
corrente di uscita nominale I2N (A) | 9.5 |
tipo di convertitore | inverter a tensione impressa |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
supporta protocollo INTERBUS | NO |
con interfaccia ottica | NO |
numero di interfacce HW altre | 1 |
numero di fasi d’entrata | 3 |
tolleranza di tens. rete simmetrica relativa (%) | 380-500 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 4 |
numero di interfacce HW PROFINET | 0 |
protocollo INTERBUS per Safety | NO |
supporta protocollo EIB | NO |
supporta il protocollo per LON | NO |
numero di interfacce HW seriali RS485 | 1 |
supporta protocollo PROFIBUS | SI |
larghezza (mm) | 60 |
max. frequenza d’uscita (Hz) | 599 |
numero di interfacce HW seriali RS232 | 0 |
supporta il protocollo per AS-Interface Safety at Work | NO |
tensione d’uscita massima (V) | 500 |
supporta il protocollo per Foundation Fieldbus | NO |
altezza (mm) | 325 |
supporta protocollo Data-Highway | NO |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per altri sistemi bus | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
frequenza di rete | 50/60 Hz |
Manuale installazione
Certificato REACH
Scheda tecnica WEB
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Certificato REACH
Scheda tecnica WEB
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U40N4B |
EAN Code | 3606480931284 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
