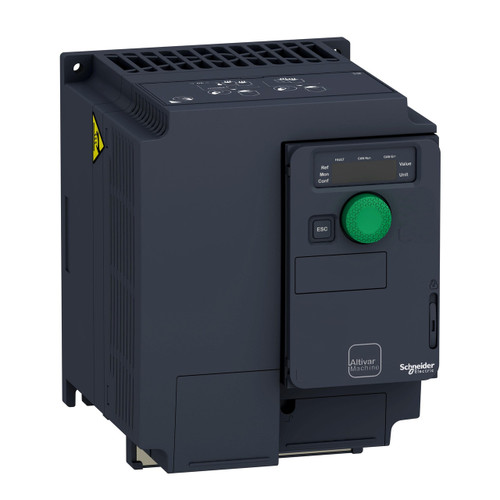

Variatore di velocità ATV320 - 4kW - 380...500V - 3 phase - compatto
SNRATV320U40N4C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 4kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - …
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 4kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 9,9 A a 500 V per impiego pesante, 12,9 A a 380 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed), SS1 (safe stop 1), STO (safe torque off) SIL 3 - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1, modulo comunicazione : Profinet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Ethernet/IP. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
numero di interfacce HW Industrial Ethernet | 0 |
impiego ammesso in ambito industriale | SI |
numero di interfacce HW seriali RS422 | 0 |
supporta il protocollo per PROFINET IO | SI |
numero di interfacce HW parallele | 0 |
supporta il protocollo per DeviceNet Safety | NO |
con collegamento PC | SI |
numero di interfacce HW seriali RS232 | 0 |
larghezza (mm) | 140 |
tensione di rete (V) | 380-500 |
supporta protocollo per BACnet | NO |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta protocollo MODBUS | SI |
numero di uscite analogiche | 1 |
tensione d’uscita massima (V) | 500 |
impiego ammesso in ambito residenziale e commerciale | NO |
profondità (mm) | 158 |
numero di interfacce HW seriali RS485 | 1 |
con elemento di comando | SI |
supporta il protocollo per EtherNet/IP | SI |
supporta il protocollo per LON | NO |
numero di interfacce HW seriali TTY | 0 |
tolleranza di freq. di rete simmetrica relativa (%) | 380-500 |
supporta il protocollo per AS-Interface Safety at Work | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 4 |
supporta protocollo Data-Highway | NO |
numero di ingressi analogici | 3 |
supporta protocollo TCP/IP | SI |
supporta il protocollo per Foundation Fieldbus | NO |
supporta il protocollo per PROFINET CBA | NO |
supporta il protocollo per PROFIsafe | NO |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 4 |
numero di interfacce HW altre | 1 |
numero di ingressi digitali | 6 |
chopper di frenatura integrato | SI |
supporta protocollo EIB | NO |
max. frequenza d’uscita (Hz) | 599 |
tipo di protezione (NEMA) | 1 |
numero di uscite digitali | 1 |
numero di fasi d’entrata | 3 |
corrente di uscita nominale I2N (A) | 9.5 |
protocollo INTERBUS per Safety | NO |
supporta il protocollo per SafetyBUS p | NO |
frequenza di rete | 50/60 Hz |
con interfaccia ottica | NO |
supporta il protocollo per altri sistemi bus | SI |
supporta il protocollo per SERCOS | NO |
tipo di convertitore | inverter a tensione impressa |
supporta protocollo DeviceNet | SI |
supporta protocollo SUCONET | NO |
funzionamento a 4 quadranti possibile | SI |
supporta protocollo ASI | NO |
numero di interfacce HW PROFINET | 0 |
supporta protocollo CAN | SI |
supporta protocollo PROFIBUS | SI |
numero di interfacce HW USB | 0 |
altezza (mm) | 184 |
numero di fasi d’uscita | 3 |
supporta protocollo INTERBUS | NO |
grado di protezione (IP) | IP20 |
