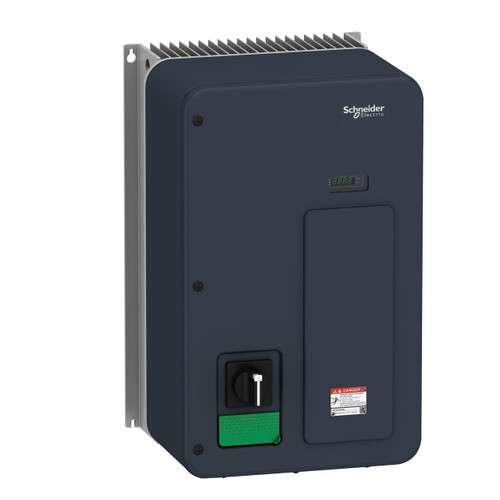

Variatore di velocità ATV320 IP65 5,5KW 400V TRI CON SEZ
SNRATV320U55N4WS
SCHNEIDER ELECTRIC
Variatore di velocità ATV320 IP65 5,5KW 400V TRI CON SEZ. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - numero di fasi della rete: 3 fasi - corren…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320 IP65 5,5KW 400V TRI CON SEZ. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - numero di fasi della rete: 3 fasi - corrente di linea: 20,7 A a 380 V per impiego pesante, 14.5 A a 500 V per impiego pesante - Isc linea presunta: 22 kA - profilo di controllo motore asincrono: voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points - profilo di controllo motore sincrono: controllo vettroiale senza sensore - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 4...16 kHz con declassamento corrente, 2...16 kHz regolabile - funzione di sicurezza: SS1 (safe stop 1), STO (safe torque off) SIL 3, GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : Profibus DP V1, modulo comunicazione : Profinet, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Ethernet Powerlink. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
chopper di frenatura integrato | SI |
numero di fasi d’uscita | 3 |
supporta protocollo EIB | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di interfacce HW seriali RS422 | 0 |
supporta il protocollo per SERCOS | NO |
numero di interfacce HW parallele | 0 |
protocollo INTERBUS per Safety | NO |
impiego ammesso in ambito industriale | SI |
supporta protocollo CAN | SI |
tipo di protezione (NEMA) | 12 |
numero di interfacce HW seriali TTY | 0 |
con interfaccia ottica | NO |
numero di uscite digitali | 3 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
numero di ingressi analogici | 3 |
numero di interfacce HW PROFINET | 0 |
supporta il protocollo per SafetyBUS p | NO |
numero di interfacce HW USB | 0 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
numero di ingressi digitali | 7 |
supporta protocollo ASI | NO |
numero di interfacce HW Industrial Ethernet | 0 |
tensione d’uscita massima (V) | 500 |
con elemento di comando | SI |
supporta protocollo Data-Highway | NO |
numero di interfacce HW seriali RS485 | 1 |
funzionamento a 4 quadranti possibile | SI |
impiego ammesso in ambito residenziale e commerciale | NO |
supporta protocollo PROFIBUS | SI |
tipo di convertitore | inverter a tensione impressa |
con collegamento PC | SI |
supporta protocollo TCP/IP | SI |
profondità (mm) | 300 |
supporta protocollo DeviceNet | SI |
altezza (mm) | 521 |
supporta il protocollo per Foundation Fieldbus | NO |
numero di interfacce HW seriali RS232 | 0 |
supporta protocollo MODBUS | SI |
max. frequenza d’uscita (Hz) | 599 |
supporta il protocollo per EtherNet/IP | SI |
supporta il protocollo per PROFINET IO | SI |
numero di interfacce HW altre | 1 |
supporta il protocollo per PROFINET CBA | NO |
grado di protezione (IP) | IP65 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 5.5 |
supporta il protocollo per LON | NO |
frequenza di rete | 50/60 Hz |
supporta il protocollo per PROFIsafe | NO |
tensione di rete (V) | 380-500 |
supporta protocollo per BACnet | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 5.5 |
numero di fasi d’entrata | 3 |
supporta il protocollo per altri sistemi bus | SI |
corrente di uscita nominale I2N (A) | 380-500 |
numero di uscite analogiche | 1 |
supporta protocollo SUCONET | NO |
supporta il protocollo per DeviceNet Safety | NO |
larghezza (mm) | 320 |
supporta protocollo INTERBUS | NO |
Certificato REACH
Manuale utente
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Manuale utente
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U55N4WS |
EAN Code | 3606489548711 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
