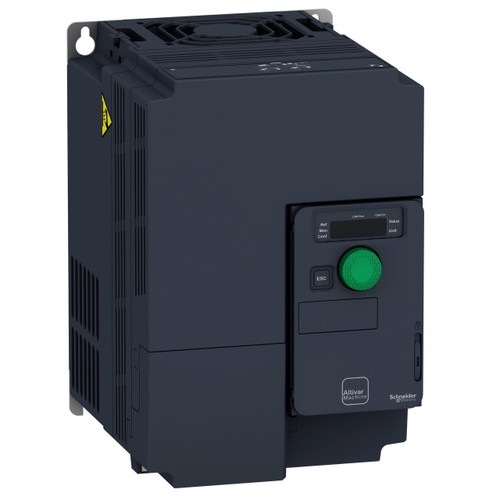

Variatore di velocità ATV320 - 7,5kW - 200V trifase - compatto
SNRATV320U75M3C
SCHNEIDER ELECTRIC
Variatore di velocità ATV320, 7,5kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi dell…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV320, 7,5kW, 200V trifase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: senza filtro EMC - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 38,2 A a 240 V per impiego pesante, 45,3 A a 200 V per impiego pesante - Isc linea presunta: 22 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: STO (safe torque off) SIL 3, SMS (safe maximum speed), GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : Ethernet/IP. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
supporta protocollo EIB | NO |
supporta il protocollo per PROFINET CBA | NO |
supporta protocollo PROFIBUS | SI |
supporta protocollo SUCONET | NO |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
frequenza di rete | 50/60 Hz |
protocollo INTERBUS per Safety | NO |
numero di interfacce HW PROFINET | 0 |
supporta protocollo ASI | NO |
impiego ammesso in ambito industriale | SI |
numero di interfacce HW altre | 1 |
supporta protocollo TCP/IP | SI |
numero di interfacce HW Industrial Ethernet | 0 |
corrente di uscita nominale I2N (A) | 33 |
numero di interfacce HW parallele | 0 |
supporta il protocollo per PROFIsafe | NO |
max. frequenza d’uscita (Hz) | 599 |
supporta protocollo per BACnet | NO |
grado di protezione (IP) | IP20 |
supporta il protocollo per altri sistemi bus | SI |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta il protocollo per LON | NO |
numero di uscite analogiche | 1 |
numero di uscite digitali | 1 |
con collegamento PC | SI |
supporta il protocollo per SafetyBUS p | NO |
con elemento di comando | SI |
numero di ingressi digitali | 6 |
numero di fasi d’uscita | 3 |
supporta il protocollo per EtherNet/IP | SI |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per DeviceNet Safety | NO |
supporta protocollo INTERBUS | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 7.5 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 7.5 |
numero di interfacce HW USB | 0 |
numero di fasi d’entrata | 3 |
chopper di frenatura integrato | SI |
numero di ingressi analogici | 3 |
supporta il protocollo per PROFINET IO | SI |
funzionamento a 4 quadranti possibile | SI |
larghezza (mm) | 150 |
tensione di rete (V) | 200-240 |
con interfaccia ottica | NO |
numero di interfacce HW seriali RS485 | 1 |
altezza (mm) | 232 |
supporta protocollo MODBUS | SI |
numero di interfacce HW seriali TTY | 0 |
tensione d’uscita massima (V) | 240 |
profondità (mm) | 178 |
supporta protocollo CAN | SI |
numero di interfacce HW seriali RS422 | 200-240 |
supporta il protocollo per Foundation Fieldbus | NO |
tipo di protezione (NEMA) | 1 |
supporta protocollo Data-Highway | NO |
impiego ammesso in ambito residenziale e commerciale | NO |
numero di interfacce HW seriali RS232 | 0 |
tipo di convertitore | inverter a tensione impressa |
supporta protocollo DeviceNet | SI |
Certificato REACH
Scheda tecnica WEB
Manuale installazione
Istruzioni di smaltimento
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Manuale installazione
Istruzioni di smaltimento
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV01 |
Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
Famiglia Statistica Codice | P |
Famiglia Statistica Descrizione | Altivar 320 |
Codici | |
Codice produttore | ATV320U75M3C |
EAN Code | 3606480966682 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
