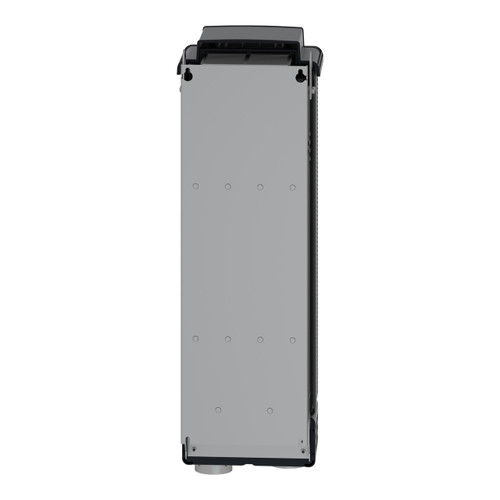

Variatore di velocità ATV630 37 kW 380-480 V IP21/UL tipo 1 Wall Mounting
SNRATV630D37N4
SCHNEIDER ELECTRIC
Variatore di velocità ATV630 37 kW 380-480 V IP21/UL tipo 1 Wall Mounting. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV630 - variante: versione standard - applicazione…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV630 37 kW 380-480 V IP21/UL tipo 1 Wall Mounting. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV630 - variante: versione standard - applicazione prodotto: motori sincroni, motori asincroni - modalità di montaggio: montaggio a parete - grado di protezione IP: IP21 conforme a IEC 61800-5-1, IP21 conforme a IEC 60529 - tipo di raffreddamento: convezione forzata - potenza motore in kW: 30 kW impiego pesante, 37 kW impiego normale - potenza motore in hp: 50 hp impiego normale, 40 hp impiego pesante - corrente di linea: 54,8 A 380 V impiego pesante, 48,3 A 480 V impiego pesante, 66,2 A 380 V impiego normale, 57,3 A 480 V impiego normale - Isc linea presunta: 50 kA - potenza apparente: 40,2 kVA 480 V impiego pesante, 47,6 kVA 480 V impiego normale - corrente di uscita continua: 74,5 A 4 kHz impiego normale, 61,5 A 4 kHz impiego pesante - corrente transitoria massima: 92,3 A 60 s impiego pesante, 82 A 60 s impiego normale - profilo di controllo motore asincrono: modalità coppia ottimizzata, coppia standard variabile, coppia standard costante - profilo di controllo motore sincrono: motore a magnete permanente - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di uscita: 0,0001...0,5 kHz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...12 kHz regolabile, 4...12 kHz con fattore di declassamento - logica ingresso digitale: 16 velocità preselezionate - compatibilità: Modbus TCP, Ethernet, Modbus seriale - scheda opzioni: modulo comunicazione CANopen morsetti a vite slot A, modulo comunicazione DeviceNet slot A, scheda estensione ingressi/uscite slot A / slot B, scheda estensione uscite relè slot A / slot B, modulo comunicazione CANopen SUB-D 9 slot A, modulo comunicazione connessione CANopen a cascata RJ45 slot A, modulo comunicazione Profinet slot A, modulo comunicazione Ethernet IP/Modbus TCP/MD-Link slot A, modulo comunicazione Modbus TCP/EtherNet/IP slot A, modulo comunicazione Profibus DP V1 slot A. Benefici: Services Oriented Drives. Questo nuovo concetto di inverter soddisfa le principali esigenze del mondo del processo industriale e delle utility in termini di efficienza degli impianti e di costo totale di proprietà (Total Cost of Ownership) favorendo la gestione intelligente dell'energia, migliorando la gestione del ciclo di vita degli asset e anche le prestazioni globali del processo:, Risparmi sostenibili grazie agli algoritimi di manutenzione predittiva integrati, Riduzione dei tempi di fermo impianto fino al 20%. Inverter in quadro dal design unico. Schneider Electric, con la sua esperienza nella progettazione di inverter e nelle applicazioni è in grado di fornire soluzioni specifiche per le esigenze del vostro processo e per l'integrazione immediata dell'inverter all'interno dell'impianto:, Riduzione al minimo della progettazione e delle criticità di consegna, Ottimizzazione del tempo di installazione e messa in servizio. Progettato per le condizioni più severe. Compatto e modulare, Altivar Process è un inverter perfetto sia per retrofit, sia per nuove installazioni. E' progettato per resistere alle più severe condizioni di utilizzo, dal punto di vista ambientale ed elettrico.. Applicazioni: Gli inverter Altivar Process ATV600 sono stati specificamente progettati per i processi industriali; di seguito alcuni dei possibili ambiti applicativi... Trattamento e gestione delle acque: stazioni di pompaggio e di rilancio, pompe per pozzi, stazioni di sollevamento, aerazione e compressione, trasporto di fanghi….. Oil&Gas, Impianto: pompe sommerse (ESP), pompe di estrazione, pompe di scambio, pompe di iniezione acqua, compressore rigassificazione…. Oil&Gas, Raffineria: pompe, ventilatori, compressori….. Industria mineraria e metallurgica.., Mining: processi di flottazione e ispessimento, essiccamento e filtrazione, pompe per i pozzi di miniera….., Cemento: ventolatore pre-riscaldatore, ventilatore gas di scarico forno, mulino verticale a rulli, pompa per l'approvvigionamento idrico….., Metallo: soffiante altoforno, sistema di pompaggio per distribuzione dell'acqua, ventilatore per tiraggio, impianti di aspirazione, forno per il coke,…. Industria alimentare: latticini (gestione dei sistemi di pompaggio, essiccazione latte in polvere, pompe centrifughe,…), zucchero (pompe, ventilatori per l'essiccazione,…)..
tensione di rete (V) | 380-480 |
tolleranza di tens. rete simmetrica relativa (%) | 380-480 |
numero di interfacce HW parallele | 0 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
chopper di frenatura integrato | NO |
grado di protezione (IP) | IP21 |
supporta il protocollo per SafetyBUS p | NO |
supporta protocollo TCP/IP | SI |
numero di interfacce HW seriali RS485 | 1 |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo per BACnet | NO |
supporta protocollo ASI | NO |
numero di uscite analogiche | 2 |
numero di fasi d’entrata | 3 |
supporta il protocollo per PROFINET CBA | NO |
larghezza (mm) | 226 |
max. frequenza d’uscita (Hz) | 500 |
numero di interfacce HW altre | 0 |
numero di ingressi analogici | 3 |
numero di interfacce HW seriali RS232 | 0 |
supporta protocollo SUCONET | NO |
con collegamento PC | NO |
con interfaccia ottica | NO |
numero di uscite digitali | 0 |
tipo di convertitore | inverter a tensione impressa |
numero di interfacce HW seriali RS422 | 0 |
supporta il protocollo per PROFIsafe | NO |
numero di interfacce HW seriali TTY | 0 |
funzionamento a 4 quadranti possibile | SI |
impiego ammesso in ambito industriale | SI |
numero di interfacce HW USB | 0 |
supporta protocollo DeviceNet | SI |
supporta il protocollo per PROFINET IO | SI |
supporta il protocollo per LON | NO |
tensione d’uscita massima (V) | 480 |
supporta il protocollo per Foundation Fieldbus | NO |
frequenza di rete | 50/60 Hz |
supporta protocollo EIB | NO |
impiego ammesso in ambito residenziale e commerciale | SI |
con elemento di comando | SI |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 37 |
supporta protocollo PROFIBUS | SI |
numero di interfacce HW Industrial Ethernet | 1 |
supporta protocollo INTERBUS | NO |
profondità (mm) | 271 |
supporta il protocollo per AS-Interface Safety at Work | NO |
numero di fasi d’uscita | 3 |
supporta il protocollo per altri sistemi bus | NO |
supporta il protocollo per DeviceNet Safety | NO |
numero di interfacce HW PROFINET | 0 |
supporta protocollo CAN | NO |
protocollo INTERBUS per Safety | NO |
altezza (mm) | 673 |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 37 |
supporta il protocollo per SERCOS | NO |
supporta protocollo Data-Highway | NO |
supporta protocollo MODBUS | SI |
corrente di uscita nominale I2N (A) | 74.5 |
numero di ingressi digitali | 6 |
Scheda tecnica WEB
Manuale utente
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Manuale utente
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV03 |
Famiglia Di Sconto Descrizione | Inverter Alto di Gamma |
Famiglia Statistica Codice | F |
Famiglia Statistica Descrizione | Altivar PROCESS ATV6XX |
Codici | |
Codice produttore | ATV630D37N4 |
EAN Code | 3606480701429 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
