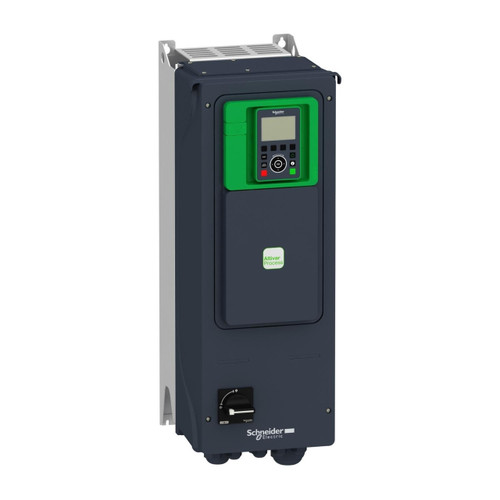

Variatore di velocità ATV650 - 18,5 kW - 380-480 V IP55 Wall Mounting sezion.
SNRATV650D18N4E
SCHNEIDER ELECTRIC
Variatore di velocità ATV650, 18,5 kW, 380-480 V IP55 Wall Mounting sezion.. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV650 - applicazione prodotto: motori sincroni, …
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV650, 18,5 kW, 380-480 V IP55 Wall Mounting sezion.. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV650 - applicazione prodotto: motori sincroni, motori asincroni - modalità di montaggio: montaggio a parete - grado di protezione IP: IP55 conforme a IEC 60529, IP55 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - potenza motore in kW: 15 kW impiego pesante, 18,5 kW impiego normale - potenza motore in hp: 20 hp impiego pesante, 25 hp impiego normale - corrente di linea: 33,4 A 380 V impiego normale, 24,4 A 480 V impiego pesante, 27,7 A 380 V impiego pesante, 28,9 A 480 V impiego normale - Isc linea presunta: 50 kA - potenza apparente: 24 kVA 480 V impiego normale, 20,3 kVA 480 V impiego pesante - corrente di uscita continua: 39,2 A 4 kHz impiego normale, 31,7 A 4 kHz impiego pesante - corrente transitoria massima: 43,1 A 60 s impiego normale, 47,6 A 60 s impiego pesante - profilo di controllo motore asincrono: coppia standard variabile, modalità coppia ottimizzata, coppia standard costante - profilo di controllo motore sincrono: motore a magnete permanente - frequenza di uscita: 0,0001...0,5 kHz - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...12 kHz regolabile, 4...12 kHz con fattore di declassamento - logica ingresso digitale: 16 velocità preselezionate - compatibilità: Ethernet, Modbus TCP, Modbus seriale - scheda opzioni: modulo comunicazione CANopen SUB-D 9 slot A, modulo comunicazione Profibus DP V1 slot A, modulo comunicazione connessione CANopen a cascata RJ45 slot A, modulo comunicazione Profinet slot A, scheda estensione uscite relè slot A / slot B, modulo comunicazione DeviceNet slot A, modulo comunicazione Ethernet IP/Modbus TCP/MD-Link slot A, modulo comunicazione Modbus TCP/EtherNet/IP slot A, scheda estensione ingressi/uscite slot A / slot B, modulo comunicazione CANopen morsetti a vite slot A. Benefici: Services Oriented Drives. Questo nuovo concetto di inverter soddisfa le principali esigenze del mondo del processo industriale e delle utility in termini di efficienza degli impianti e di costo totale di proprietà (Total Cost of Ownership) favorendo la gestione intelligente dell'energia, migliorando la gestione del ciclo di vita degli asset e anche le prestazioni globali del processo:, Risparmi sostenibili grazie agli algoritimi di manutenzione predittiva integrati, Riduzione dei tempi di fermo impianto fino al 20%. Inverter in quadro dal design unico. Schneider Electric, con la sua esperienza nella progettazione di inverter e nelle applicazioni è in grado di fornire soluzioni specifiche per le esigenze del vostro processo e per l'integrazione immediata dell'inverter all'interno dell'impianto:, Riduzione al minimo della progettazione e delle criticità di consegna, Ottimizzazione del tempo di installazione e messa in servizio. Progettato per le condizioni più severe. Compatto e modulare, Altivar Process è un inverter perfetto sia per retrofit, sia per nuove installazioni. E' progettato per resistere alle più severe condizioni di utilizzo, dal punto di vista ambientale ed elettrico.. Applicazioni: Gli inverter Altivar Process ATV600 sono stati specificamente progettati per i processi industriali; di seguito alcuni dei possibili ambiti applicativi... Trattamento e gestione delle acque: stazioni di pompaggio e di rilancio, pompe per pozzi, stazioni di sollevamento, aerazione e compressione, trasporto di fanghi….. Oil&Gas, Impianto: pompe sommerse (ESP), pompe di estrazione, pompe di scambio, pompe di iniezione acqua, compressore rigassificazione…. Oil&Gas, Raffineria: pompe, ventilatori, compressori….. Industria mineraria e metallurgica.., Mining: processi di flottazione e ispessimento, essiccamento e filtrazione, pompe per i pozzi di miniera….., Cemento: ventolatore pre-riscaldatore, ventilatore gas di scarico forno, mulino verticale a rulli, pompa per l'approvvigionamento idrico….., Metallo: soffiante altoforno, sistema di pompaggio per distribuzione dell'acqua, ventilatore per tiraggio, impianti di aspirazione, forno per il coke,…. Industria alimentare: latticini (gestione dei sistemi di pompaggio, essiccazione latte in polvere, pompe centrifughe,…), zucchero (pompe, ventilatori per l'essiccazione,…)..
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 18.5 |
numero di ingressi analogici | 3 |
supporta protocollo MODBUS | SI |
supporta protocollo INTERBUS | NO |
frequenza di rete | 50/60 Hz |
numero di interfacce HW parallele | 0 |
supporta il protocollo per PROFIsafe | NO |
numero di interfacce HW altre | 0 |
tensione d’uscita massima (V) | 480 |
tensione di rete (V) | 380-480 |
supporta il protocollo per Foundation Fieldbus | NO |
numero di interfacce HW Industrial Ethernet | 1 |
supporta il protocollo per PROFINET IO | SI |
supporta protocollo EIB | NO |
supporta protocollo Data-Highway | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 18.5 |
numero di interfacce HW seriali TTY | 0 |
larghezza (mm) | 264 |
numero di uscite digitali | 0 |
numero di interfacce HW USB | 0 |
supporta protocollo SUCONET | NO |
supporta il protocollo per PROFINET CBA | NO |
max. frequenza d’uscita (Hz) | 500 |
supporta il protocollo per SafetyBUS p | NO |
supporta il protocollo per AS-Interface Safety at Work | NO |
corrente di uscita nominale I2N (A) | 39.2 |
protocollo INTERBUS per Safety | 380-480 |
supporta protocollo CAN | NO |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
grado di protezione (IP) | IP55 |
numero di interfacce HW seriali RS485 | 1 |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
con collegamento PC | NO |
numero di interfacce HW PROFINET | 0 |
numero di interfacce HW seriali RS422 | 0 |
supporta protocollo per BACnet | NO |
supporta il protocollo per EtherNet/IP | SI |
supporta il protocollo per LON | NO |
supporta il protocollo per altri sistemi bus | NO |
funzionamento a 4 quadranti possibile | SI |
numero di fasi d’uscita | 3 |
supporta protocollo ASI | NO |
supporta protocollo PROFIBUS | SI |
con elemento di comando | SI |
tipo di convertitore | inverter a tensione impressa |
profondità (mm) | 330 |
numero di fasi d’entrata | 3 |
numero di uscite analogiche | 2 |
supporta protocollo DeviceNet | SI |
supporta il protocollo per SERCOS | NO |
con interfaccia ottica | NO |
impiego ammesso in ambito industriale | SI |
numero di ingressi digitali | 6 |
chopper di frenatura integrato | NO |
supporta il protocollo per DeviceNet Safety | NO |
altezza (mm) | 678 |
impiego ammesso in ambito residenziale e commerciale | SI |
numero di interfacce HW seriali RS232 | 0 |
supporta protocollo TCP/IP | SI |
Certificato REACH
Manuale utente
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Manuale utente
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV03 |
Famiglia Di Sconto Descrizione | Inverter Alto di Gamma |
Famiglia Statistica Codice | B |
Famiglia Statistica Descrizione | Altivar PROCESS ATV6XX |
Codici | |
Codice produttore | ATV650D18N4E |
EAN Code | 3606480701665 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
