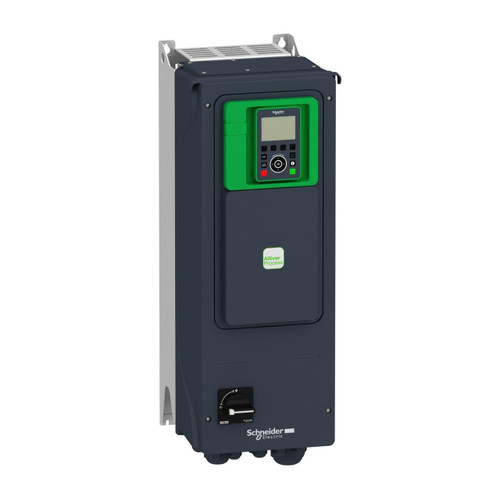

Variatore di velocità ATV650 4 kW 380-480 V IP55 Wall Mounting sezion.
SNRATV650U40N4E
SCHNEIDER ELECTRIC
Variatore di velocità ATV650 4 kW 380-480 V IP55 Wall Mounting sezion.. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV650 - applicazione prodotto: motori asincroni, moto…
Leggi la descrizione completa
Leggi la descrizione completa
Variatore di velocità ATV650 4 kW 380-480 V IP55 Wall Mounting sezion.. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV650 - applicazione prodotto: motori asincroni, motori sincroni - modalità di montaggio: montaggio a parete - grado di protezione IP: IP55 conforme a IEC 60529, IP55 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - potenza motore in kW: 3 kW impiego pesante, 4 kW impiego normale - potenza motore in hp: 4 hp impiego pesante, 5 hp impiego normale - corrente di linea: 5,4 A 480 V impiego pesante, 6 A 380 V impiego pesante, 7,6 A 380 V impiego normale, 6,7 A 480 V impiego normale - Isc linea presunta: 50 kA - potenza apparente: 4,5 kVA 480 V impiego pesante, 5,6 kVA 480 V impiego normale - corrente di uscita continua: 7,2 A 4 kHz impiego pesante, 9,3 A 4 kHz impiego normale - corrente transitoria massima: 10,2 A 60 s impiego normale, 10,8 A 60 s impiego pesante - profilo di controllo motore asincrono: coppia standard costante, coppia standard variabile, modalità coppia ottimizzata - profilo di controllo motore sincrono: motore a magnete permanente - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di uscita: 0,0001...0,5 kHz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...12 kHz regolabile, 4...12 kHz con fattore di declassamento - logica ingresso digitale: 16 velocità preselezionate - compatibilità: Modbus seriale, Modbus TCP, Ethernet - scheda opzioni: modulo comunicazione CANopen morsetti a vite slot A, modulo comunicazione CANopen SUB-D 9 slot A, modulo comunicazione Profibus DP V1 slot A, scheda estensione uscite relè slot A / slot B, modulo comunicazione Modbus TCP/EtherNet/IP slot A, modulo comunicazione Profinet slot A, scheda estensione ingressi/uscite slot A / slot B, modulo comunicazione connessione CANopen a cascata RJ45 slot A, modulo comunicazione Ethernet IP/Modbus TCP/MD-Link slot A, modulo comunicazione DeviceNet slot A. Benefici: Services Oriented Drives. Questo nuovo concetto di inverter soddisfa le principali esigenze del mondo del processo industriale e delle utility in termini di efficienza degli impianti e di costo totale di proprietà (Total Cost of Ownership) favorendo la gestione intelligente dell'energia, migliorando la gestione del ciclo di vita degli asset e anche le prestazioni globali del processo:, Risparmi sostenibili grazie agli algoritimi di manutenzione predittiva integrati, Riduzione dei tempi di fermo impianto fino al 20%. Inverter in quadro dal design unico. Schneider Electric, con la sua esperienza nella progettazione di inverter e nelle applicazioni è in grado di fornire soluzioni specifiche per le esigenze del vostro processo e per l'integrazione immediata dell'inverter all'interno dell'impianto:, Riduzione al minimo della progettazione e delle criticità di consegna, Ottimizzazione del tempo di installazione e messa in servizio. Progettato per le condizioni più severe. Compatto e modulare, Altivar Process è un inverter perfetto sia per retrofit, sia per nuove installazioni. E' progettato per resistere alle più severe condizioni di utilizzo, dal punto di vista ambientale ed elettrico.. Applicazioni: Gli inverter Altivar Process ATV600 sono stati specificamente progettati per i processi industriali; di seguito alcuni dei possibili ambiti applicativi... Trattamento e gestione delle acque: stazioni di pompaggio e di rilancio, pompe per pozzi, stazioni di sollevamento, aerazione e compressione, trasporto di fanghi….. Oil&Gas, Impianto: pompe sommerse (ESP), pompe di estrazione, pompe di scambio, pompe di iniezione acqua, compressore rigassificazione…. Oil&Gas, Raffineria: pompe, ventilatori, compressori….. Industria mineraria e metallurgica.., Mining: processi di flottazione e ispessimento, essiccamento e filtrazione, pompe per i pozzi di miniera….., Cemento: ventolatore pre-riscaldatore, ventilatore gas di scarico forno, mulino verticale a rulli, pompa per l'approvvigionamento idrico….., Metallo: soffiante altoforno, sistema di pompaggio per distribuzione dell'acqua, ventilatore per tiraggio, impianti di aspirazione, forno per il coke,…. Industria alimentare: latticini (gestione dei sistemi di pompaggio, essiccazione latte in polvere, pompe centrifughe,…), zucchero (pompe, ventilatori per l'essiccazione,…)..
supporta il protocollo per Foundation Fieldbus | NO |
con elemento di comando | SI |
supporta protocollo ASI | NO |
tensione di rete (V) | 380-480 |
supporta protocollo DeviceNet | SI |
frequenza di rete | 50/60 Hz |
numero di interfacce HW seriali RS422 | 0 |
profondità (mm) | 300 |
chopper di frenatura integrato | NO |
grado di protezione (IP) | IP55 |
supporta protocollo TCP/IP | SI |
numero di ingressi digitali | 6 |
tipo di convertitore | inverter a tensione impressa |
numero di interfacce HW PROFINET | 0 |
supporta protocollo PROFIBUS | SI |
altezza (mm) | 678 |
impiego ammesso in ambito industriale | SI |
tolleranza di tens. rete simmetrica relativa (%) | 10 |
supporta protocollo CAN | NO |
supporta il protocollo per EtherNet/IP | SI |
supporta protocollo Data-Highway | NO |
numero di ingressi analogici | 3 |
supporta il protocollo per SERCOS | NO |
supporta il protocollo per PROFINET CBA | NO |
funzionamento a 4 quadranti possibile | SI |
numero di interfacce HW seriali TTY | 0 |
supporta protocollo INTERBUS | NO |
numero di interfacce HW altre | 0 |
supporta il protocollo per LON | NO |
numero di uscite analogiche | 2 |
numero di interfacce HW Industrial Ethernet | 1 |
numero di interfacce HW parallele | 0 |
max. frequenza d’uscita (Hz) | 500 |
supporta il protocollo per PROFIsafe | 380-480 |
supporta il protocollo per AS-Interface Safety at Work | NO |
supporta il protocollo per PROFINET IO | SI |
supporta il protocollo per altri sistemi bus | NO |
supporta protocollo SUCONET | NO |
supporta il protocollo per SafetyBUS p | NO |
larghezza (mm) | 264 |
supporta il protocollo per DeviceNet Safety | NO |
max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 4 |
tensione d’uscita massima (V) | 480 |
numero di fasi d’uscita | 3 |
supporta protocollo EIB | NO |
numero di uscite digitali | 0 |
numero di interfacce HW seriali RS485 | 1 |
supporta protocollo MODBUS | SI |
corrente di uscita nominale I2N (A) | 9.3 |
con interfaccia ottica | NO |
supporta protocollo per BACnet | NO |
numero di interfacce HW seriali RS232 | 0 |
numero di fasi d’entrata | 3 |
impiego ammesso in ambito residenziale e commerciale | SI |
con collegamento PC | NO |
protocollo INTERBUS per Safety | NO |
numero di interfacce HW USB | 0 |
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 4 |
tolleranza di freq. di rete simmetrica relativa (%) | 5 |
Certificato REACH
Manuale utente
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Manuale utente
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Manuale installazione
Profillo ambientale
Catalogo prodotto
Quantità | |
---|---|
Quantita Min di Vendita | 1 |
Unità di misura | PCE |
Famiglia | |
Famiglia Di Sconto Codice | IV03 |
Famiglia Di Sconto Descrizione | Inverter Alto di Gamma |
Famiglia Statistica Codice | B |
Famiglia Statistica Descrizione | Altivar PROCESS ATV6XX |
Codici | |
Codice produttore | ATV650U40N4E |
EAN Code | 3606485410500 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
