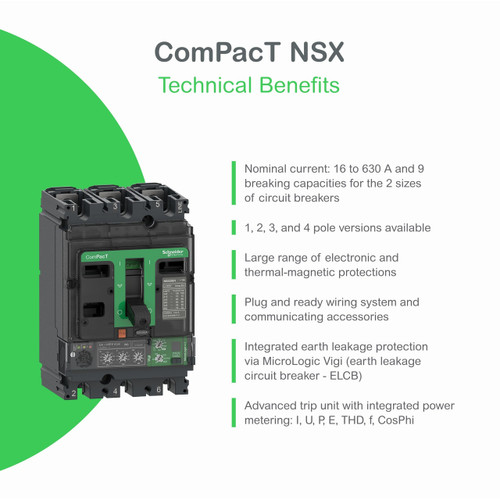

Interruttore, ComPacT NSX250HB1, 75kA/690VAC, 3 poli, Sganciatore MicroLogic 5.2E 100A
SNRC25V35E100
SCHNEIDER ELECTRIC
Compact NSX250HB1 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per tutte le applicazioni standard e specifiche. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensio…
Leggi la descrizione completa
Leggi la descrizione completa
Compact NSX250HB1 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per tutte le applicazioni standard e specifiche. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore elettronico MicroLogic 5.2 E con corrente nominale di 100 A. Lo sganciatore MicroLogic 5.2 E fornisce una protezione regolabile di lungo periodo, breve periodo e istantanea. MicroLogic 5.2 E dispone di un display integrato per la regolazione precisa delle impostazioni e la visualizzazione dell'energia (contatore di energia). La versione a 3 poli (105 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX250HB1 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 100 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 3 |
| interv. regolaz. sganciatore di sovraccarico (A) | 40 |
| numero di contatti ausiliari, invertitori | 0 |
| tensione nominale (V) | 690 |
| potenza dissipata (W) | 52.8 |
| grado di protezione (IP) | IP40 |
| posiz. del collegam. per circuito elettrico principale | Davanti |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione dell’elemento di azionamento | Pomello ad ala |
| segnalatore di intervento presente | SI |
| interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A) | 60 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 150 |
| adatto per montaggio su guida a cappello | NO |
| protezione dalle dispersioni a terra integrata | NO |
| azionamento a motore opzionale | SI |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| montaggio su guida a DIN opzionale | SI |
| apparecchio completo con unità di sicurezza | SI |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | SDECBTPSM |
| Famiglia Di Sconto Descrizione | Interruttori Media Potenza |
| Famiglia Statistica Codice | SDECBTPSMIPS |
| Famiglia Statistica Descrizione | Interruttori Scatolati NSX fino a 250A |
| Codici | |
| Codice produttore | C25V35E100 |
| EAN Code | 3606482001640 |
| Gestione | |
| Validità listino | 2026-04-01 00:00:00 |
