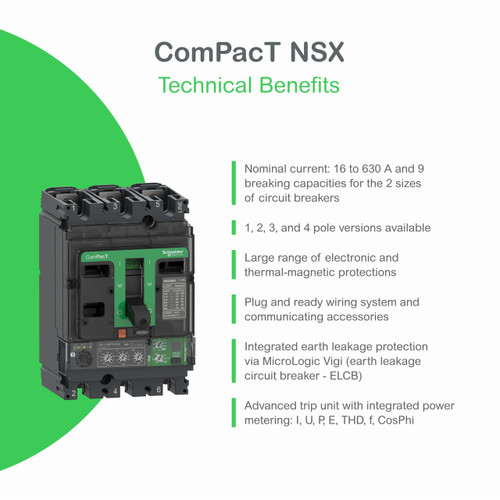

Interruttore, ComPacT NSX250HB1, 75kA/690VAC, 3 poli, Sganciatore MA 150A
SNRC25V3MA150
SCHNEIDER ELECTRIC
Compact NSX250HB1 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensione …
Leggi la descrizione completa
Leggi la descrizione completa
Compact NSX250HB1 è un interruttore fisso 3d 3P completo, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per le applicazioni di protezione dei motori. Il potere di interruzione (Icu) è 85 kA rms a 500 VCA 50/60 Hz e 75 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore magnetico (MA) con corrente nominale di 150 A. Lo sganciatore MA fornisce una protezione magnetica regolabile per lo sgancio istantaneo. La versione a 3 poli (105 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. Compact NSX250HB1 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
| larghezza (mm) | 105 |
| altezza (mm) | 161 |
| profondità (mm) | 86 |
| con interruttore ausiliario integrato | NO |
| corrente nominale permanente Iu (A) | 150 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 690 |
| potenza dissipata (W) | 25.65 |
| grado di protezione (IP) | IP40 |
| con protezione termica | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione dell’elemento di azionamento | Altro |
| tecnica di intervento | Magnetico |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 1350 |
| sensibile a guasto di fase | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Unità di misura | Pezzo |
| Famiglia | |
| Famiglia Di Sconto Codice | SDECBTPSM |
| Famiglia Di Sconto Descrizione | Interruttori Media Potenza |
| Famiglia Statistica Codice | SDECBTPSMIPS |
| Famiglia Statistica Descrizione | Interruttori Scatolati NSX fino a 250A |
| Codici | |
| Codice produttore | C25V3MA150 |
| EAN Code | 3606482002005 |
| Gestione | |
| Validità listino | 2026-04-01 00:00:00 |
